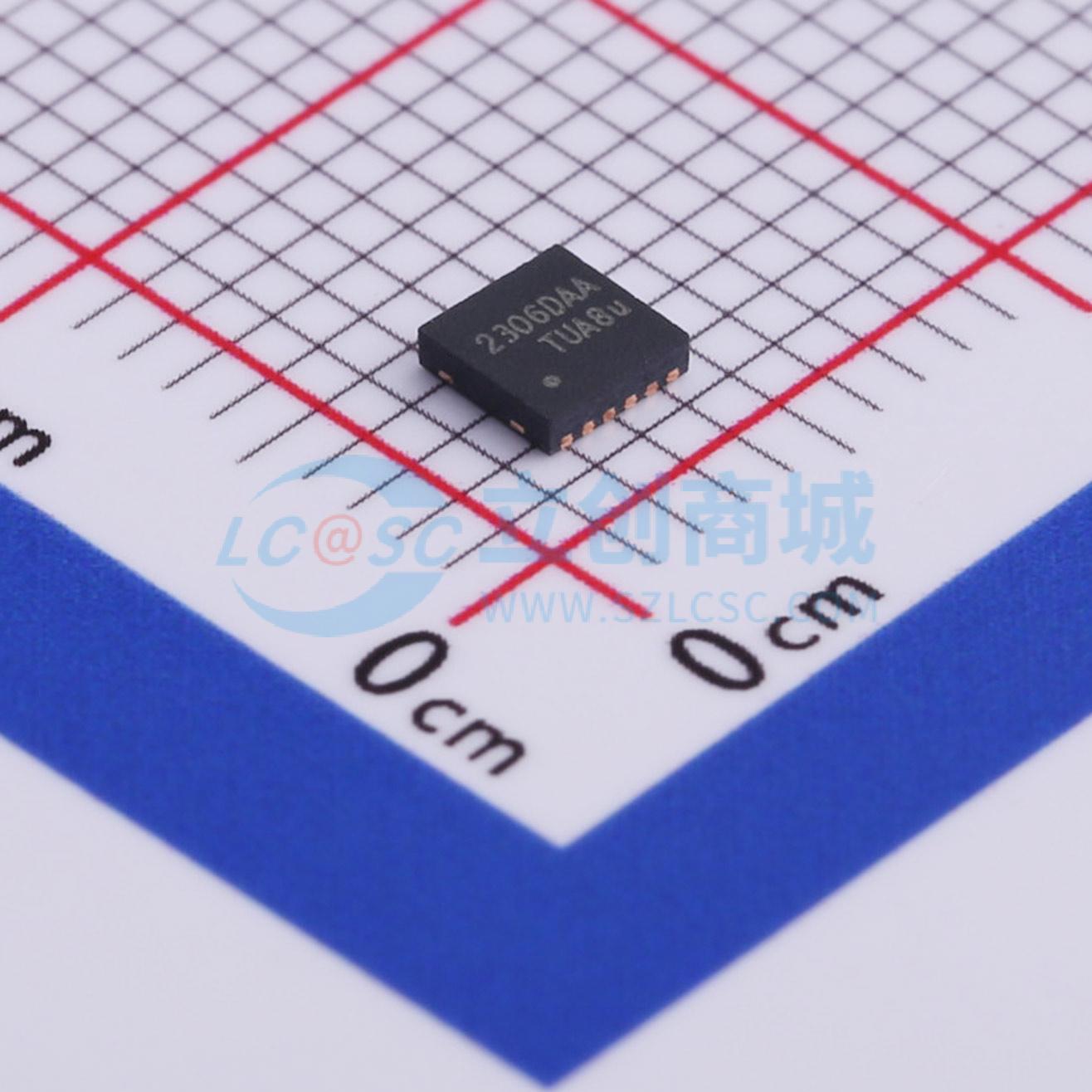

PAM2306DYPAA
降压型 1A 2.5V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PAM2306D是一款双通道高效PWM降压DC-DC转换器,支持2.5V到5.5V的输入电压范围,每通道最大输出电流为1A,具有内部同步整流功能,开关频率为1.5MHz,适用于便携式设备和消费电子产品。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM2306DYPAA
- 商品编号
- C508237
- 商品封装
- WDFN-12L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；负载断开 |
商品概述
PAM2306D是一款双路降压电流模式DC-DC转换器。在重载情况下，恒频PWM控制具有出色的稳定性和瞬态响应。为确保便携式应用中电池的最长使用寿命，PAM2306D提供了节能脉冲跳跃调制（PSM）模式，以降低轻载运行时的静态电流。PAM2306D支持2.5V至5.5V的输入电压范围，允许使用单节Li+/锂聚合物电池、多节碱性/镍氢电池、USB和其他标准电源。双路输出电压可调节。所有版本均采用内部功率开关和同步整流器，以减少外部元件数量并实现高效率。在关断期间，输入与输出断开，关断电流小于0.1μA。其他关键特性包括欠压锁定，以防止电池深度放电。
商品特性
- 效率高达96%
- 每通道仅40μA（典型值）静态电流
- 每通道输出电流高达1A
- 内部同步整流器
- 1.5MHz开关频率
- 软启动
- 欠压锁定
- 短路保护
- 热关断
- 小型12引脚WDFN 3x3封装
- 无铅涂层；符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 手机
- 便携式电子设备
- 个人信息电器
- 无线和DSL调制解调器
- MP3播放器
