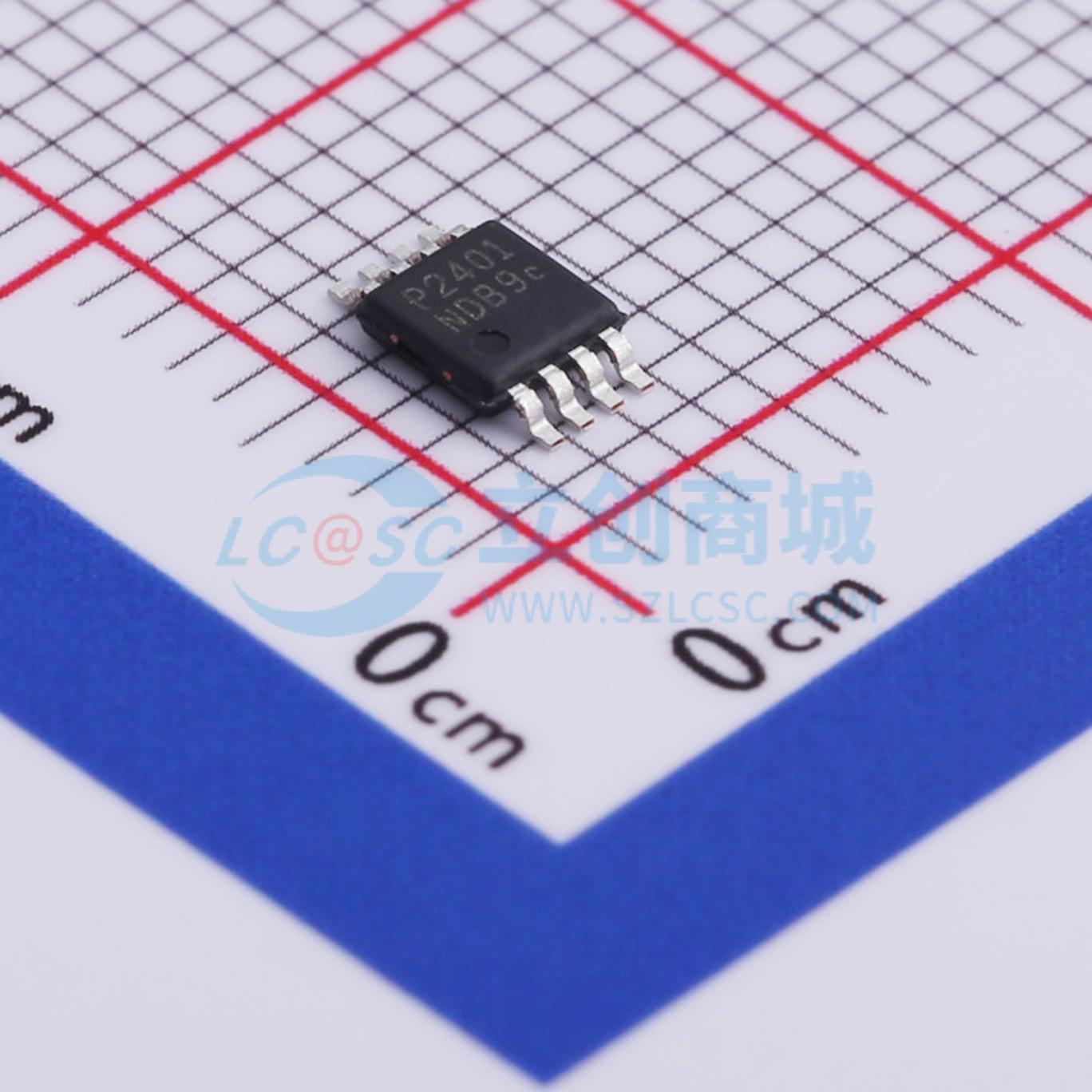

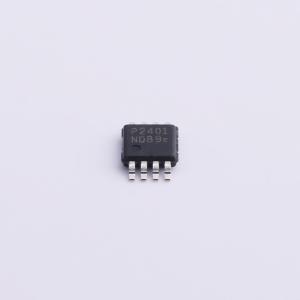

PAM2401SCADJ
1.0MHz升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAM2401 是一款高效、电流模式、固定频率的升压型 DC/DC 转换器，具备真正的输出断开功能和浪涌电流限制功能。该器件包含一个 0.10Ω 的 N 沟道 MOSFET 开关和一个 0.15Ω 的 P 沟道同步整流器。该产品能够轻松将输出电压编程设定在 2.5V 至 5.0V 之间
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM2401SCADJ
- 商品编号
- C508238
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~4.75V | |
| 输出电压 | 2.5V~5V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PAM2401是一款高效、电流模式、固定频率的升压型DC/DC转换器，具备真正的输出断开和浪涌电流限制功能。该器件包含一个0.10Ω的N沟道MOSFET开关和一个0.15Ω的P沟道同步整流器。该产品能够轻松将输出电压编程设置在2.5V至5.0V之间。开关频率为1.0MHz，通过外部电阻可将可编程电流限制设置在1.0A至3.0A之间，并具备内部软启动功能。当负载变轻时，转换器将自动进入脉冲跳跃模式（PSM）以提高效率。 在脉冲跳跃模式工作期间，静态电流仅为150μA，可最大限度延长便携式应用中的电池使用寿命。其他特性包括：<1μA关断电流、抗振铃控制、短路保护时的打嗝模式、过压保护和过温保护。 PAM2401提供MSOP - 8和U - DFN3030 - 12封装。
商品特性
- 效率高达95%
- 真正的输出断开
- 上电时浪涌电流限制
- 在VIN = 3V且VOUT = 5.0V时，输出电流高达1000mA
- 固定频率工作，最高可达1MHz
- 输入范围为0.9V至4.75V
- 输出电压可调，范围为2.5V至5.0V
- 保证1.0V启动
- 可编程电流限制
- 内部软启动
- 内部补偿
- 轻载工作时的脉冲跳跃模式
- 打嗝模式短路保护
- 过压保护
- 过温保护
- 关断电流<1μA
- 电源正常指示
- MSOP - 8和U - DFN3030 - 12封装
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 手持计算机
- 无绳电话
- GPS接收器
- 备用电池电源
