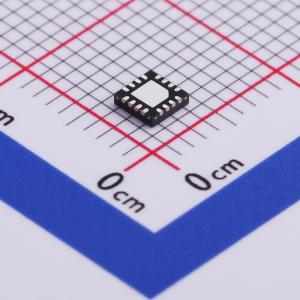

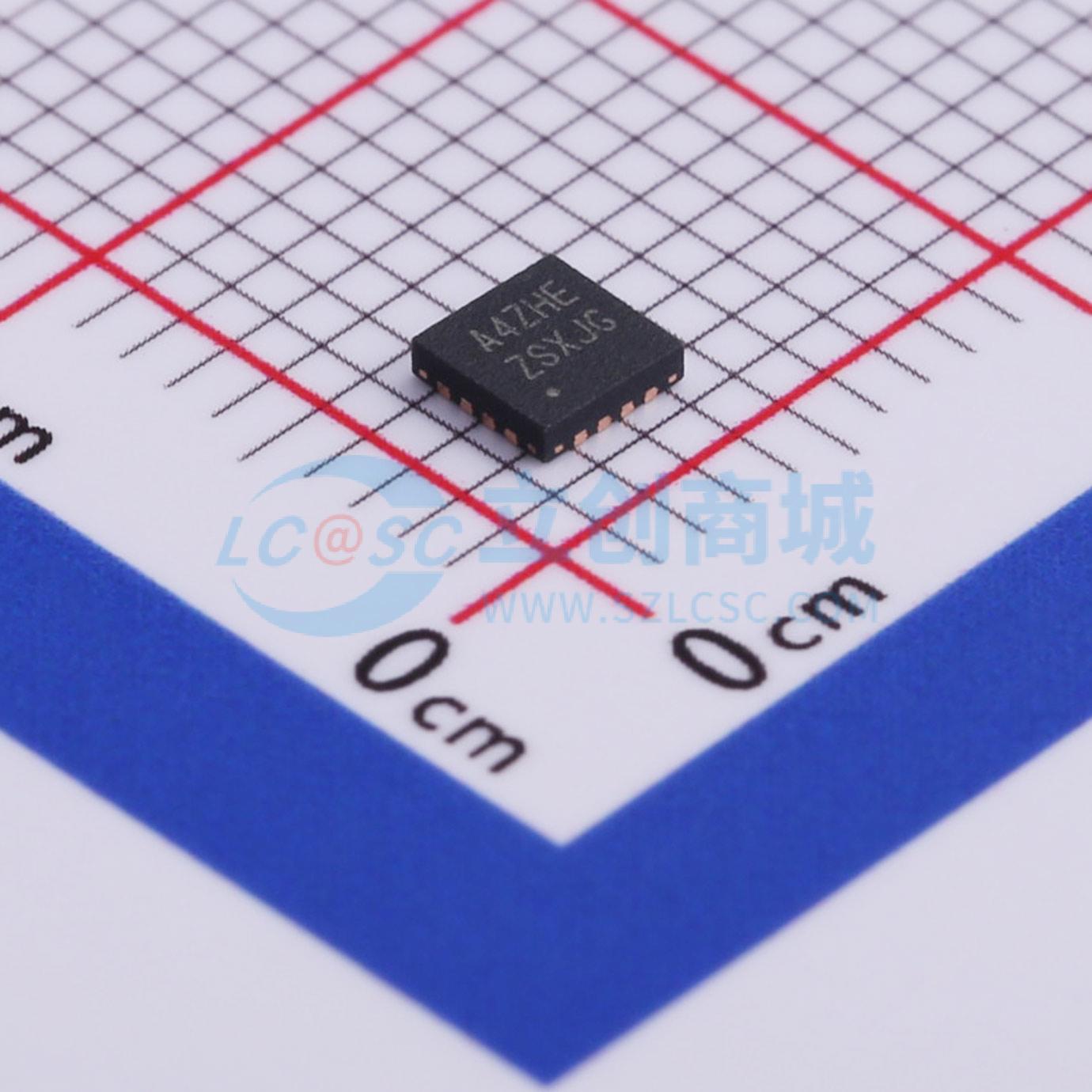

温馨提醒：图片仅供参考，商品以实物为准
PI3A412ZHEX
适用于总线和模拟应用的CMOS四单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3A412ZHEX
- 商品编号
- C508242
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 500mΩ | |
| 工作电压 | 1.8V~4.2V | |
| 导通电容(Con) | 55pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 13ns | |
| 关闭时间(toff) | 38ns | |
| 带宽 | 79MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 故障保护 |
商品概述
PI3A412是一款四通道单刀双掷（SPDT）CMOS开关。它可用作模拟开关或低延迟总线开关。该开关在较宽的工作电源电压范围（+1.6V至+4.2V）内工作，在2.7V时导通电阻为0.4Ω。控制输入Ax可承受高达5V的输入驱动信号，与电源电压无关。
商品特性
- 适用于总线和模拟应用的CMOS技术
- 低导通电阻：0.4Ω（+2.7V电源）
- 宽VCC范围：+1.6V至+4.2V
- 可承受1.8V逻辑控制
- 在整个信号范围内实现轨到轨切换
- 快速开关速度：在3.3V时典型值为20ns
- 高关断隔离度：-65dB
- 串扰抑制：-65dB
- 扩展工业温度范围：-40°C至85°C
- 3kV HBM ESD保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装：（无铅且环保）16引脚TQFN（ZH），3.0mm×3.0mm
应用领域
- 手机
- 个人数字助理
- 便携式仪器
- 电池供电通信设备
- 计算机外设
