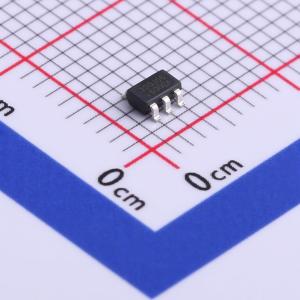

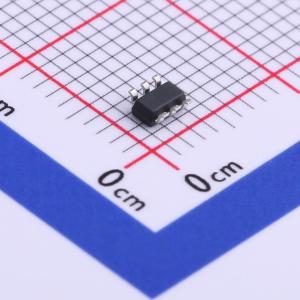

温馨提醒：图片仅供参考，商品以实物为准
OB2100EMP
高电压降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB2100E是一款高电压滞环模式降压转换器,输入电压范围为5V到70V,输出电压可通过外部电阻分压器编程。最大输出电流为60mA,具有优秀的线路和负载瞬态响应。内置过温保护、欠压锁定、逐周期限流保护和短路保护功能。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2100EMP
- 商品编号
- C507626
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~70V | |
| 输出电压 | - | |
| 输出电流 | 60mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
OB2100E是一款高压迟滞模式降压转换器。其输入电压最高可达70V，输出电压可通过外部电阻分压器进行编程设置。它能够提供高达60mA的负载电流，具备出色的线路和负载瞬态响应。采用昂宝专利控制方案，OB2100E可在宽输入和输出范围内工作，且所需外部元件数量最少。 OB2100E可根据输出功率自动调整开关频率。它具备输出短路保护、过温保护、欠压锁定和逐周期过流保护功能。当输出短路发生时，OB2100E会进入打嗝模式，直至短路状况解除，这大大节省了能量损耗并避免芯片过热。OB2100E提供软启动控制，以避免输出浪涌电流。 OB2100E采用SOT23 - 6封装。
商品特性
- 高压迟滞模式降压转换器
- 输入电压最高可达70V
- 输出电压可通过外部电阻分压器编程设置
- 可提供高达60mA的负载电流
- 出色的线路和负载瞬态响应
- 可在宽输入和输出范围内工作，所需外部元件数量最少
- 根据输出功率自动调整开关频率
- 具备输出短路保护、过温保护、欠压锁定和逐周期过流保护功能
- 输出短路时进入打嗝模式，节省能量损耗并避免芯片过热
- 提供软启动控制，避免输出浪涌电流
- SOT23 - 6封装
应用领域
- LED照明
- 便携式设备
- 电机驱动器
