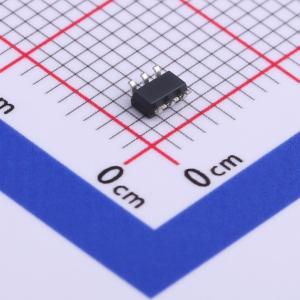

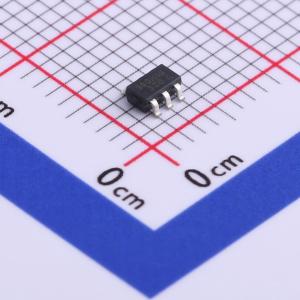

温馨提醒：图片仅供参考，商品以实物为准

OB2560MP

高精度恒流/恒压原边控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2560是一款高性能离线PSR控制器，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式工作，因此可以省去光耦和TL431。该芯片集成了专有的恒压（CV）和恒流（CC）控制功能
品牌名称: OB(昂宝)
商品型号: OB2560MP
商品编号: C507640
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~22V
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)

	属性	参数值
	工作温度	-20℃~+85℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

OB2560是一款高性能离线PSR控制器，适用于低功率AC/DC充电器和适配器应用。它采用原边感应和调节技术，因此可省去光耦和TL431。该控制器集成了专利的恒压（CV）和恒流（CC）控制功能。在CC控制模式下，可通过CS引脚处的检测电阻Rs从外部调节电流和输出功率设置。在CV控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。在大负载条件下，器件在CC模式下以PFM方式工作；在轻/中负载时，以频率降低的PWM方式工作。该芯片的工作电流极低，待机功率低于75mW，可满足严格的待机功率标准。 OB2560具备全面的保护功能，并具有自动恢复特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）、OTP等。OB2560采用SOT23-6封装。

商品特性

驱动MOSFET
无需TL431和光耦的原边感应和调节
在通用交流输入下实现高精度恒压和恒流调节
采用多模式PWM/PFM操作以提高效率
良好的动态响应
可编程的CV和CC调节
内置原边绕组电感补偿
可编程的线缆压降补偿
无需控制环路补偿
无音频噪声运行
内置前沿消隐（LEB）
超低启动电流（典型值1uA）和低工作电流（典型值650uA）
具备自动恢复功能的全面保护
精确的外部OTP
VDD过压保护
带迟滞的VDD欠压锁定（UVLO）
逐周期电流限制
反馈环路开路保护
输出短路保护

应用领域

手机充电器
数码相机充电器
小功率适配器
电脑、电视等的辅助电源
线性稳压器/RCC替代方案
