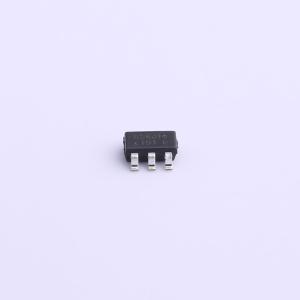

温馨提醒：图片仅供参考，商品以实物为准
OB3636MP
高功率因数、低总谐波失真LED照明控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OB3636是一款具有高功率因数、低总谐波失真（THD）和高恒压（CV）精度的反激式控制器。通过单级转换器中的初级侧控制，它能够为隔离式应用实现较低的系统成本。通过省去次级侧反馈组件和光耦合器，它显著简化了恒压系统设计
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3636MP
- 商品编号
- C508061
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 100kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压锁定；前沿消隐；准谐振/谷底开通；消除音频噪音；过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | QR | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
OB3636是一款具有高功率因数、低总谐波失真和高恒压精度的反激控制器。它通过单级转换器中的初级侧控制，能够以较低的系统成本实现隔离应用。通过省去次级侧反馈元件和光耦，它显著简化了恒压系统设计。该控制器采用专有的恒压控制方案，结合恒定导通时间控制方案，系统可实现高功率因数。准谐振操作和钳位频率极大地提高了系统效率。采用先进的启动技术以满足启动时间要求（小于0.5秒）。OB3636提供全面的保护功能，包括开环保护、短路保护、逐周期电流限制、内置前沿消隐、VDD欠压锁定等。该器件采用SOT23-6封装。
商品特性
- 高功率因数（>0.9）
- 低总谐波失真（<10%）
- 高精度恒压调节
- 快速启动（<0.5秒）
- 初级侧检测和调节，无需TL431和光耦
- 低系统成本和高效率
- 准谐振操作
- 短路保护
- 开环保护
- 逐周期电流限制
- 内置前沿消隐
- 带迟滞的VDD欠压锁定
- VDD过压保护
- 过温保护
- 无音频噪声
应用领域
- LED照明
- AC/DC适配器
