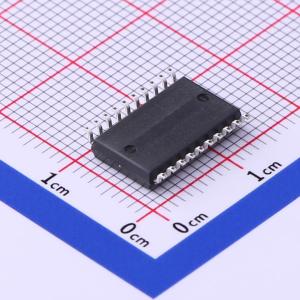

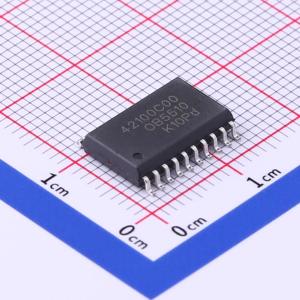

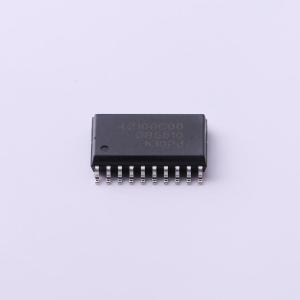

OB5510CIP
OB5510CIP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB5510是一集成高压工艺与数模混合技术的主控芯片，具备快速的单周期8051内核，8KB闪存，512BSRAM，能执行所有ASM51兼容指令，与MCS-51相同的指令设置。片内集成有DC Regulator，ADC，MOSFET等模拟模块，可直接驱动5个继电器或可控硅，芯片能操作在系统电源12V以下。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB5510CIP
- 商品编号
- C508072
- 商品封装
- SOP-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.928克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| CPU最大主频 | 16MHz | |
| 程序存储容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 11 | |
| 工作电压 | 7.5V~12V |
商品概述
OB5510是一集成高压工艺与数模混合技术的主控芯片，具备快速的单周期8051内核，8KB闪存，512BSRAM，能执行所有ASM51兼容指令，与MCS-51相同的指令设置。片内集成有DC Regulator，ADC，MOSFET等模拟模块，可直接驱动5个继电器或可控硅，芯片能操作在系统电源12V以下。
商品特性
- 指令设置兼容MCS-51
- 8K字节的片上闪存程序存储器
- 512字节的标准的8052 RAM
- 双16-bit数据指针 (DPTR0&DPTR1)
- 3个16-bit的定时器/计数器（计时器0,1,2, 3）
- 最多11个GPIO
- 外部中断源: INTx 2
- I²C x 1
- UART x 1
- 可编程的看门狗定时器（WDT）
- 3路12位模拟数字转换（ADC）
- 片上闪存存储器支持ICP及EEPROM功能
- 低电压中断LVI/低电压复位LVR
- 电源管理单元空闲及掉电模式
- 支持在线仿真(OCD)功能
- 高速1T架构，最高可达16MHz
- 高压模拟单元
- 输入电压: 7.5V ~ 12V
- 集成5VLDO，输出电压: 5V ±2%@25°C，±4%@ - 40°C ~ 85°C；最大输出电流:200mA
- 集成5个开漏端口，80mA灌电流能力，内建续流二极管
- 封装型态: 16/20-SOP
应用领域
- OB5510为专门用于卫浴吊顶系统的控制处理器，它由模拟和数字两部分构成，模拟部分提供LDO输出供电模块，LDO供电模块有高达200mA的电流输出能力，并且拥有休眠模式，进入休眠模式后LDO消耗电流减小以适应低功耗要求。OB5510还有5路Open Drain驱动电路，大大简化了系统设计的难度。
