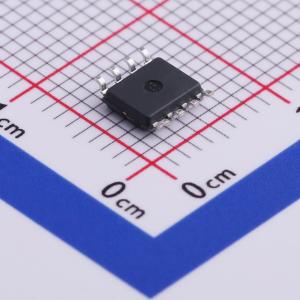

温馨提醒：图片仅供参考，商品以实物为准

OB6561PXCPA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB6561PX是一款适用于AC-DC开关模式电源应用的有源过渡模式（TM）功率因数校正（PFC）控制器。OB6561PX具备一个带有总谐波失真（THD）优化器的单象限乘法器，可实现接近单位功率因数；还配备零电流检测器（ZCD），以确保TM模式运行；一个内置前沿消隐功能的电流检测比较器；以及一个图腾柱输出，非常适合驱动功率MOSFET。OB6561PX提供了广泛的保护功能，包括系统过压保护（OVP），可消除因负载移除导致的输出电压失控；VCC欠压锁定（UVLO）；逐周期电流限制；乘法器输出钳位，可限制最大开关峰值电流；以及栅极驱动输出钳位，用于保护外部功率MOSFET
品牌名称: OB(昂宝)
商品型号: OB6561PXCPA
商品编号: C508075
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.106克(g)

商品概述

OB6561PX是一款用于AC-DC开关模式电源应用的有源过渡模式（TM）功率因数校正（PFC）控制器。OB6561PX具备一个带总谐波失真（THD）优化器的单象限乘法器，可实现接近单位功率因数；零电流检测器（ZCD），确保过渡模式运行；一个带内置前沿消隐功能的电流检测比较器；以及一个非常适合驱动功率MOSFET的图腾柱输出。 OB6561PX提供全面的保护功能，包括系统过压保护（OVP），可消除因负载移除导致的输出电压失控；VCC欠压锁定（UVLO）；逐周期电流限制；乘法器输出钳位，可限制最大开关峰值电流；以及栅极驱动输出钳位，用于保护外部功率MOSFET。新增系统开环保护功能后，当反馈环路开路时，OB6561PX会关闭系统。

商品特性

过渡模式（TM）运行
带THD优化器的单象限乘法器
低启动电流和工作电流
逐周期电流限制
内部RC滤波器
带迟滞功能的欠压锁定
非常精确的可调输出过压保护禁用功能
带高电平钳位的图腾柱输出
系统开环保护
无音频噪声
VCC电压范围为9.5V至28V

应用领域

电子镇流器
AC-DC开关模式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器

	属性	参数值
	工作模式	CRM
	工作电压	9.5V~28V
