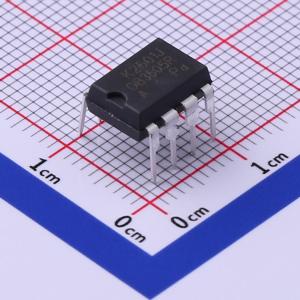

温馨提醒：图片仅供参考，商品以实物为准

OB3605ARASP-J

高精度非隔离式可调光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于LED照明的高电流精密非隔离电源开关，工作在过渡模式。它通过消除辅助绕组电感显著简化了LED照明系统设计，并在低电流下工作。该设备还集成了一个500V电源开关，LED电流可通过CS引脚处的检测电阻Rcs进行外部调节，实现高精度恒流调节。它集成了一个外部调光引脚，可输入PWM信号，并通过改变PWM信号的占空比进行调光。
品牌名称: OB(昂宝)
商品型号: OB3605ARASP-J
商品编号: C508051
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.799克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	工作电压(AC)	90VAC~264VAC
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置

商品概述

OB3605Ax 是一种高电流精度、非隔离的LED照明电源开关。它在转换模式下工作，通过消除辅助绕组电感并在低电流下工作，显著简化了LED照明系统的设计。该设备还集成了一个500V的电源开关。可以通过CS引脚处的检测电阻Rcs外部调节LED电流，并实现高精度恒流调节。它集成有一个外部调光引脚，可以输入PWM信号并通过改变PWM信号的占空比进行调光。

OB3605Ax 提供全面的保护功能，包括自动恢复特性，如LED串开路保护、LED串短路保护、逐周期电流限制、内置前缘消隐、VDD欠压锁定（UVLO）、热回折等。

OB3605Ax 采用DIP7/SOP7封装。

外部PWM调光
全电压范围输入下的高精度恒流调节
无需辅助绕组电感的检测和供电
低成本和高效率
低工作电流
可编程CC调节
转换模式操作
内置初级绕组电感补偿
可编程LED串开路保护
LED串短路保护
逐周期电流限制
内置前缘消隐（LEB）
带有迟滞的VDD欠压锁定
热回折

应用领域

LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	1kHz~50kHz
	通道数	1
	输出电流	350mA
	调光	PWM
