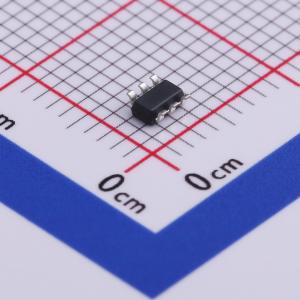

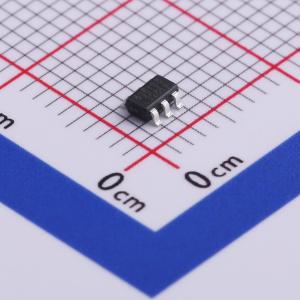

温馨提醒：图片仅供参考，商品以实物为准
OB3635BMP
OB3635BMP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3635BMP
- 商品编号
- C508058
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
OB3635B 是一种具有高功率因数、低 THD 和高恒流 (CC) 精度的离线 LED 照明控制器。通过在单级转换器中使用初级侧控制，它可以实现隔离照明应用的低成本。通过消除辅助绕组，它显著简化了 LED 照明系统的设计。
OB3635B 采用了专有的 CC 控制方案，并且系统可以通过恒定导通时间控制方案实现高功率因数。准谐振 (QR) 操作和箝位频率大大提高了系统效率。先进的启动技术满足了启动时间要求（<0.5 秒）。恒定输出电流补偿了变压器电感变化的公差。OB3635B 内置了线性补偿和负载补偿，以实现高精度的恒定输出电流控制。
OB3635B 提供了全面的保护功能，包括自动恢复特性，如 LED 开路保护、LED 短路保护、逐周期电流限制、内置前沿消隐、VDD 欠压锁定 (UVLO) 等。
- 高功率因数 (>0.9)
- 低 THD (<10%)
- 在通用交流输入下高精度恒流调节
- 快速启动 (<0.5 秒)
- 无需辅助绕组的初级侧感应和调节
- 低成本和高效率
- 准谐振操作
- 可编程 CC 调节
- 内置初级绕组电感补偿
- 内置线性补偿
- 内置负载补偿
- LED 短路保护
- LED 开路保护
- 逐周期电流限制
- 内置前沿消隐 (LEB)
- 带有迟滞的 VDD 欠压锁定
- VDD 过压保护
- 过温保护 (OTP)
- 热回退控制
应用领域
- LED照明
