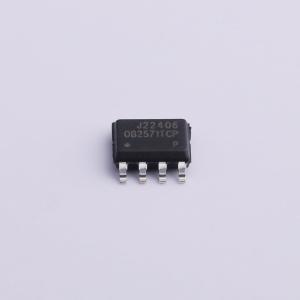

OB2571TCPA

OB2571x是一款出色的初级侧调节控制器，具备恒流（CC）/恒压（CV）操作功能，适用于中等功率的AC/DC充电器和适配器应用。该器件集成了一个内部功率MOSFET，并以准谐振（QR）模式运行，以实现高效率，同时具备多种内置保护功能。它无需次级反馈电路，从而降低了总体物料成本。集成了专利的恒压（CV）和恒流（CC）控制功能。

在CV控制中，控制器根据负载条件改变工作模式。在满载情况下，控制器在通用线电压下以准谐振（QR）模式运行。初级侧调节电源可提供高功率，且不受不连续导通模式（DCM）效率限制或可听噪声的影响。

在CC控制中，OB2571x对Vcs峰值电流和去磁脉冲进行采样，以调节输出电流。电流和输出功率设置可通过CS引脚处的检测电阻Rs进行外部调整。

OB2571x提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制、VDD过压保护（OVP）、开环保护（OLP）、短路保护（SCP）、过温保护（OTP）等。

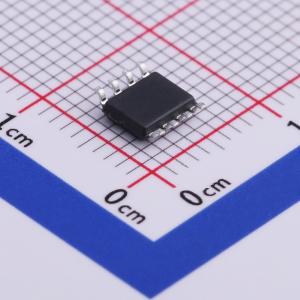

在高线电压、无负载条件下，OB2571x的输入功率消耗小于75mW。OB2571x采用SOP8封装。

• 初级侧感应和调节，在QR模式下运行，无需TL431和光耦合器
• 在通用交流输入下实现高精度恒压和恒流调节
• 可编程的CV和CC调节
• 集成功率MOSFET
• 良好的动态响应
• 可编程欠压保护和线电压过压保护（仅适用于2571Lx）
• 内置线电压补偿，实现精确的CC调节
• 内置固定电缆补偿
• 内置初级绕组电感补偿
• 内置控制环路补偿
• 内置前沿消隐（LEB）
• 超低启动电流和低工作电流
• 全面的保护功能，具备自动恢复特性
• VDD过压保护（VDD OVP）
• 带迟滞的VDD欠压锁定（UVLO）
• 逐周期电流限制
• 反馈开环保护（OLP）
• 输出短路保护（SCP）

• 中等功率AC/DC离线开关电源，用于
• 手机充电器
• 平板电脑AC/DC适配器
• 机顶盒电源
