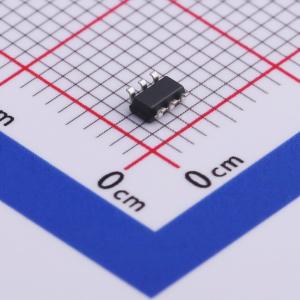

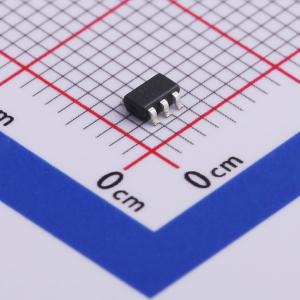

OB2374MP

OB2374是一款出色的初级侧调节控制器，具备恒流（CC）/恒压（CV）功能，适用于中等功率的AC/DC充电器和适配器应用。该器件可直接驱动功率MOSFET，并在连续导通模式（CCM）/准谐振（QR）模式下工作，以实现高效率，同时具备多种内置保护功能。它无需次级反馈电路，从而降低了总体物料成本。集成了专利的恒压（CV）和恒流（CC）控制技术。 在CV控制中，控制器会根据线电压和负载条件改变工作模式。在满载情况下，当线电压较低时，控制器以固定频率的CCM模式工作；当线电压较高时，则以准谐振（QR）模式工作。初级侧调节电源可提供高功率输出，且不受不连续导通模式（DCM）效率限制或可听噪声的影响。 在CC控制中，OB2374对Vcs峰值电流和去磁脉冲进行采样，以调节输出恒流。电流和输出功率设置可通过CS引脚处的检测电阻Rs进行外部调整。 OB2374提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制、VDD过压保护（OVP）、过载保护（OLP）、短路保护（SCP）等。 在高线电压、空载条件下，OB2374的输入功率低于75mW。OB2374采用SOT23 - 6封装。

• 初级侧感应和调节，可在CCM/QR模式下工作，无需TL431和光耦
• 在通用交流输入下实现高精度的恒压和恒流调节
• 满载、低线电压时以固定频率（65kHz）的CCM模式工作
• 高线电压时采用准谐振工作模式，以实现高效率
• 良好的动态响应
• 可编程的CV和CC调节
• 内置初级绕组电感补偿
• 可编程的线缆压降补偿
• 内置控制环路补偿
• 带锁存关断功能的外部过温保护（OTP）
• 无音频噪声运行
• 内置前沿消隐（LEB）
• 超低启动电流和低工作电流
• 全面的保护功能，具备自动恢复特性
• VDD过压保护（OVP）
• 带迟滞功能的VDD欠压锁定（UVLO）
• 逐周期电流限制
• 反馈开环保护（OLP）
• 输出短路保护（SCP）

• 手机充电器
• 平板电脑AC/DC适配器
• 机顶盒电源
