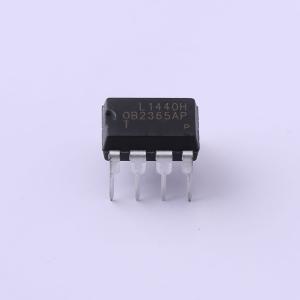

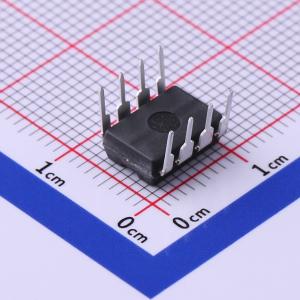

OB2365TAP-H

OB2365T将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。 在正常负载条件下，当输入电压为高线电压时，它以准谐振（QR）模式运行。为了最小化开关损耗，QR模式下的最大开关频率在内部被限制为77kHz。当负载降低时，它以谷底开关的脉冲频率调制（PFM）模式运行，以实现高功率转换效率。当负载非常小时，该IC以“扩展突发模式”运行，以最小化待机功耗。此外，在低线输入电压下，当负载较重时，该IC以固定频率（65kHz）的连续导通模式（CCM）运行。因此，在整个负载范围内都可以实现高转换效率。 VDD引脚的低启动电流和低工作电流有助于OB2365T实现可靠的上电启动和低待机功耗设计。 OB2365T提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD欠压锁定（UVLO）、外部过温保护（OTP）和过压保护（OVP）。采用昂宝专有的频率抖动技术，可实现出色的电磁干扰（EMI）性能。 在设计中，将23kHz以下的音频能量降至最低，并消除了运行过程中的音频噪声。OB2365T采用DIP8封装。

• 上电软启动，降低MOSFET的Vds应力
• 多模式运行
• 在高线电压满载时，QR模式下的最大钳位频率为77kHz
• 在低线电压重载时，CCM模式下的最小钳位频率为65kHz
• 绿色模式下的谷底开关操作
• 采用频率抖动技术降低EMI
• 轻载和空载时的突发模式
• 无音频噪声运行
• 全面的保护功能
  • 带迟滞的VDD欠压锁定（UVLO）
  • VDD过压保护（VCC OVP）
  • 在通用输入电压范围内，通过逐周期过流阈值设置实现恒定输出功率限制
  • 具备自动恢复功能的过载保护（OLP）
  • 具备自动恢复功能的外部（如果在DEM引脚连接NTC电阻）或内部过温保护（OTP）
  • 具备自动恢复功能的输出过压保护（输出OVP），且可通过连接在辅助绕组和DEM引脚之间的电阻调节OVP触发电压
  • 具备自动恢复功能的输出二极管短路保护

• 通用电源的离线AC/DC反激式转换器
• 电源适配器
