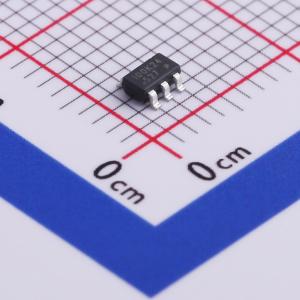

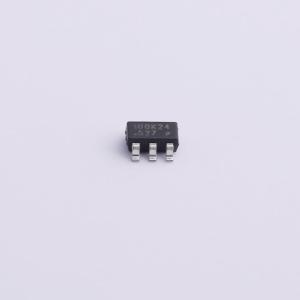

温馨提醒：图片仅供参考，商品以实物为准
OB2100MP
高电压降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB2100是一款高电压滞回模式降压转换器,输入电压范围为12V到70V,输出电压可通过外部电阻分压器编程调节,最大输出电流为50mA。该芯片具有输出短路保护、过温保护、逐周期过流保护和欠压锁定功能。OB2100采用SOT23-6封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2100MP
- 商品编号
- C507627
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~70V | |
| 输出电压 | - | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
OB2100是一款高压迟滞模式降压转换器。输入电压最高可达70V，输出电压可通过外部电阻分压器进行编程。它能够提供高达50mA的负载电流，具有出色的线性和负载瞬态响应。采用昂宝专利控制方案，OB2100可在宽输入和输出范围内工作，所需外部元件数量最少。
商品特性
- 宽输入电压范围（12V至70V）
- 宽输出电压范围（可通过外部电阻分压器编程）
- 最高50mA输出电流
- 出色的线性和负载瞬态响应
- 最少的外部元件数量
- 输出短路保护
- 过温保护
- 逐周期过流保护
- 欠压锁定
- 根据输出功率自动调整开关频率
- 提供软启动控制，避免输出浪涌电流
- 采用SOT23-6封装
应用领域
- LED照明
- 便携式设备
- 电机驱动器
