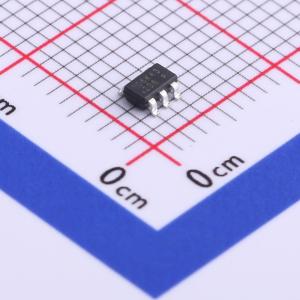

OB2106MP
高压降压转换器
- 描述
- OB2106是一款高电压滞环模式降压转换器,输入电压范围为5.5V到80V,输出电压可通过外部电阻分压器编程。它支持高达200mA的输出电流,具有优秀的线性和负载瞬态响应,最少的外部组件数量,短路保护,过温保护,欠压锁定和逐周期过流保护。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2106MP
- 商品编号
- C507628
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~75V | |
| 输出电压 | - | |
| 输出电流 | 200mA | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 550uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
OB2106是一款高压迟滞模式降压转换器。输入电压最高可达80V，输出电压可通过外部电阻分压器进行编程。它能够提供高达200mA的负载电流，具备出色的线性和负载瞬态响应。采用专利控制方案，OB2106可在宽输入和输出范围内工作，所需外部元件数量最少。 OB2106可根据输出功率自动调整开关频率。它具备输出短路保护、过温保护、欠压锁定和逐周期过流保护功能。当输出短路发生时，OB2106进入打嗝模式，直至短路情况解除，这大大节省了能量损耗并避免芯片过热。OB2106提供软启动控制，以避免输出浪涌电流。 OB2106采用SOT23-6封装。
商品特性
- 使能控制
- 宽输入电压范围（5.5V至80V）
- 宽输出电压范围（可通过外部电阻分压器编程）
- 高达200mA的输出电流
- 出色的线性和负载瞬态响应
- 最少的外部元件数量
- 输出短路保护
- 过温保护
- 逐周期过流保护
- 欠压锁定
应用领域
- LED照明
- 便携式设备
- 电机驱动器
