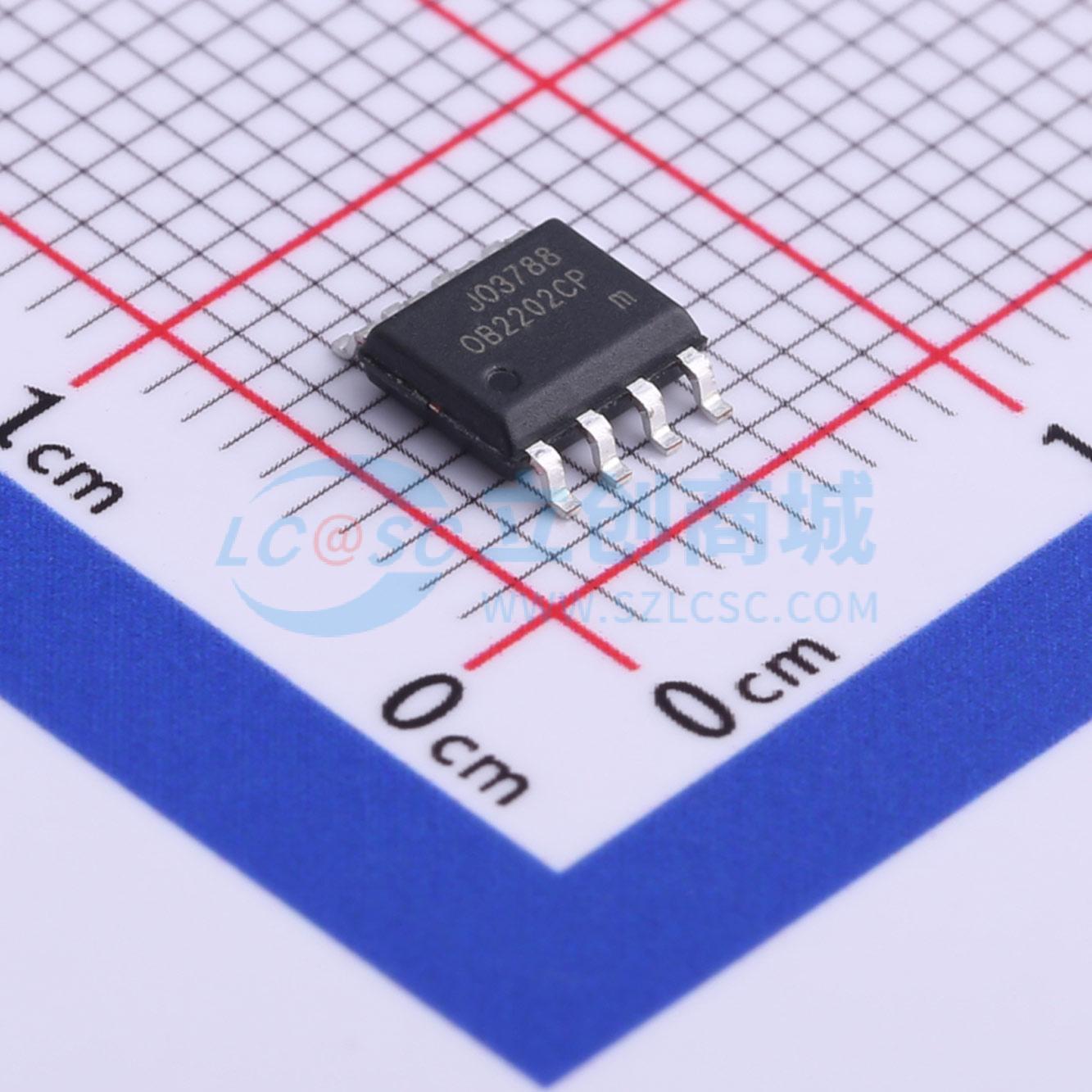

温馨提醒：图片仅供参考，商品以实物为准
OB2202CPA
准谐振反激式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB2202是一款高度集成的准谐振（QR）控制器，专为高性能离线反激式转换器应用而优化。在正常负载条件下，它以QR模式运行，实现漏极电压最小化开关。为满足从150KHz开始的CISPR - 22电磁干扰（EMI）要求，内部将最大开关频率限制在130KHz
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2202CPA
- 商品编号
- C507629
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11V~28V | |
| 开关频率 | 130kHz | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PFM 调制；QR | |
| 反馈方式 | 副边反馈 |
商品概述
OB2202是一款高度集成的准谐振（QR）控制器，针对高性能离线反激式转换器应用进行了优化。与传统的固定开关频率硬开关转换器相比，准谐振（QR）转换器通常具有更低的电磁干扰（EMI）和更高的功率转换效率。内置的先进节能功能和高级保护特性，为节能电源提供了经济高效的解决方案。
商品特性
- 多模式运行
- 正常负载时准谐振运行
- 轻载时脉冲频率调制（PFM）运行
- 空载时突发模式运行
- 可编程欠压保护和线路过压保护（OVP）
- 出色的过功率保护（OPP）补偿
- 130kHz最大频率限制
- 内置最小关断时间以抑制振铃
- 30μs最大导通时间限制
- 50μs最大关断时间限制
- 内置前沿消隐
- 可编程软启动
- 逐周期电流限制
- 外部锁存触发
- 内置热关断
- 1A峰值电流灌/拉能力
- 可编程输出过压保护（OVP）
应用领域
- 电源适配器和开放式开关电源（SMPS）
- 液晶显示器/电视/个人电脑/机顶盒电源
- 笔记本电脑/ DVD/便携式DVD电源
