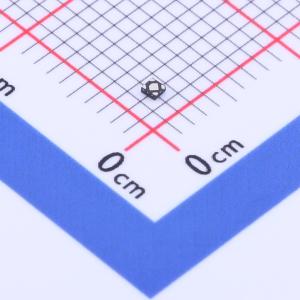

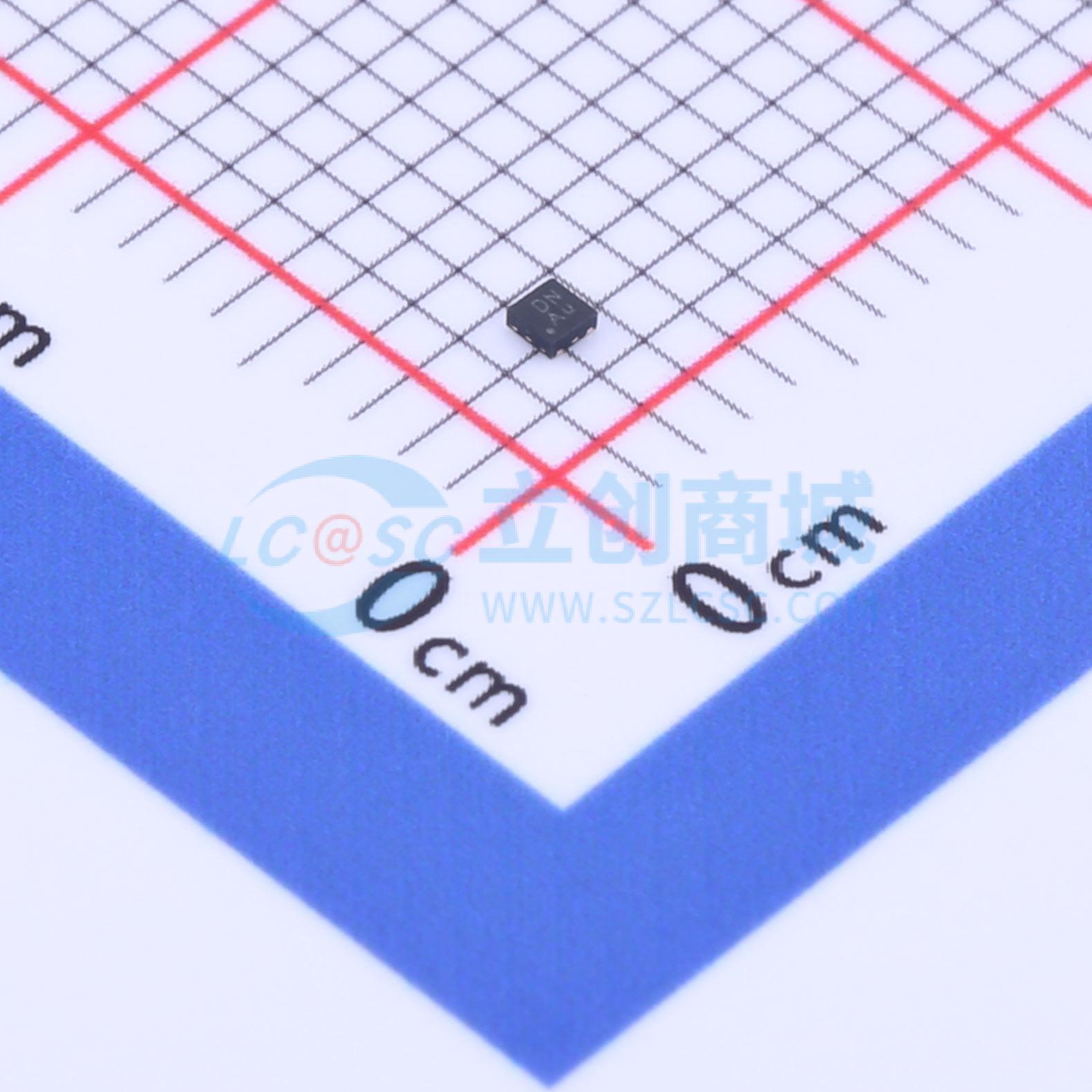

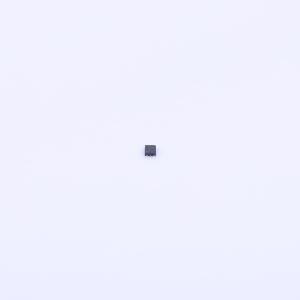

WL2810D33-4/TR
停产 输入5.5V 输出3.3V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高精度、低噪声、高速、低压差的CMOS线性稳压器，具有高纹波抑制能力。该器件在手机、笔记本电脑和其他便携式设备中提供了具有成本效益的性能水平。具有折返最大输出电流，该电流取决于输出电压，因此电流限制功能既可用作短路保护，也可用作输出电流限制器。有标准SOT-353封装和DFN1x1-4L封装。标准产品无铅且无卤素。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WL2810D33-4/TR
- 商品编号
- C506118
- 商品封装
- XDFN-4-EP(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(217Hz) | |
| 压差 | 330mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 噪声 | 55uVrms | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
WL2810系列是一款高精度、低噪声、高速、低压差CMOS线性稳压器，具有高纹波抑制能力。该器件在手机、笔记本电脑和其他便携式设备中提供了具有成本效益的性能。 WL2810具有折返式最大输出电流，该电流取决于输出电压。因此，电流限制功能既可用作短路保护，也可用作输出电流限制器。 WL2810稳压器提供标准SOT - 353封装和DFN1x1 - 4L封装。标准产品无铅且无卤。
商品特性
- 输入电压：2.2V~5.5V
- 输出范围：1.0V~3.3V
- 输出电流：300mA
- 电源抑制比：在217Hz时为70dB
- 压差电压：输出电流为300mA时为150mV
- 静态电流：典型值42μA
- 关断电流：<1μA
- 推荐电容：1μF
应用领域
- MP3/MP4播放器
- 手机、无线电话、数码相机
- 蓝牙、无线手持设备
- 其他便携式电子设备
