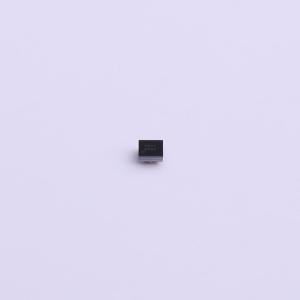

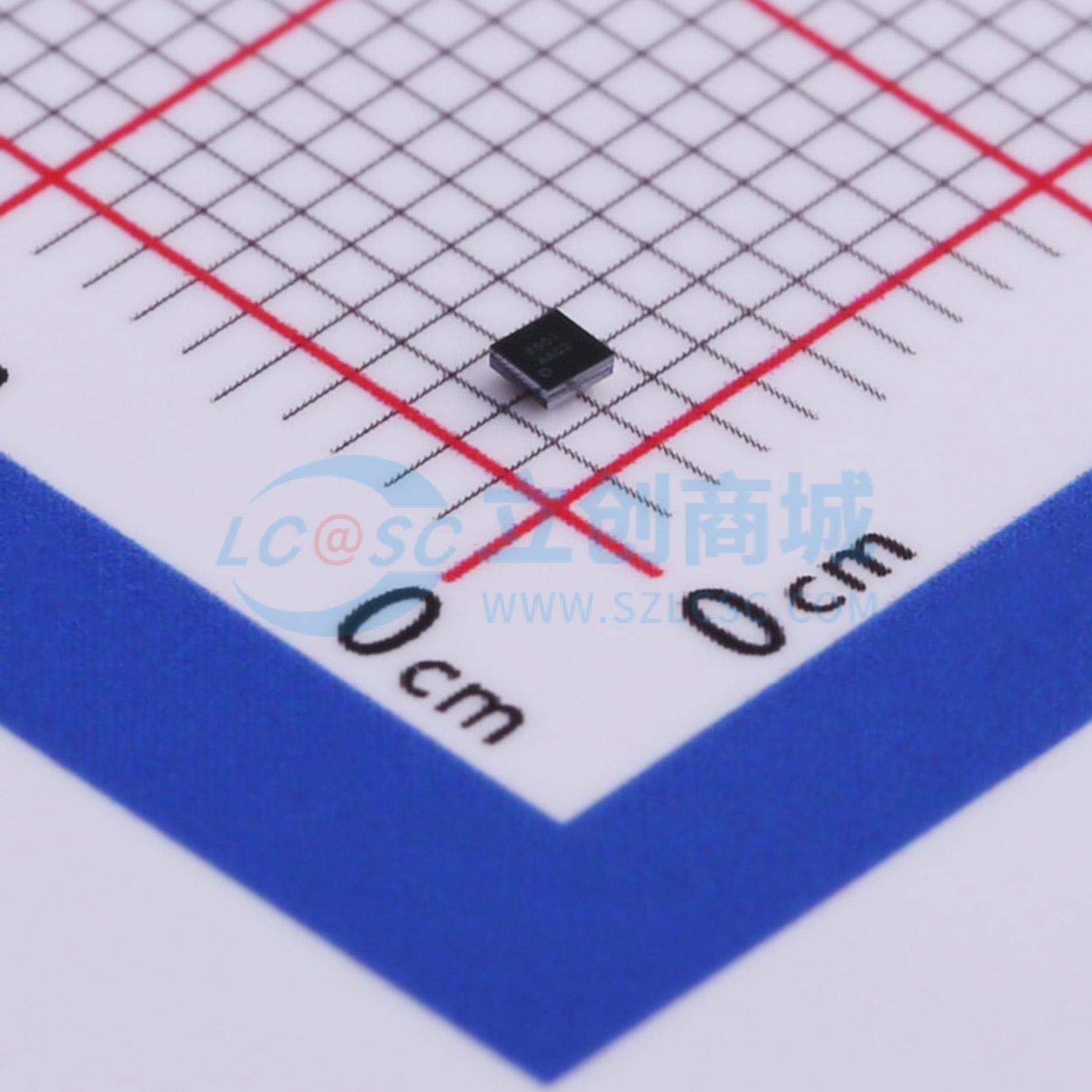

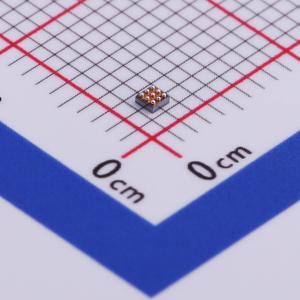

温馨提醒：图片仅供参考，商品以实物为准
AW33801CSR
停产 过压保护负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW33801CSR
- 商品编号
- C506194
- 商品封装
- WLCSP-9(1.245x1.245)
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~30V | |
| 导通电阻 | 29mΩ | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 集成低 Rdson nFET 开关：典型 29 毫欧
- 连续电流能力：4.5A
- 默认过压保护 (OVP) 阈值：
- AW33801：5.95V
- AW33802：6.2V
- AW33805：6.8V
- AW33809：9.98V
- AW33812：14V
- OVP 阈值可调范围：4V 至 20V
- 输入最大电压等级：35VDC
- 快速关断响应：典型 90ns
- 过温保护 (OTP)
- 欠压锁定 (UVLO)
- 1.245mm x 1.245mm WLCSP-9 封装
应用领域
- 智能手机
- 平板电脑充电端口
