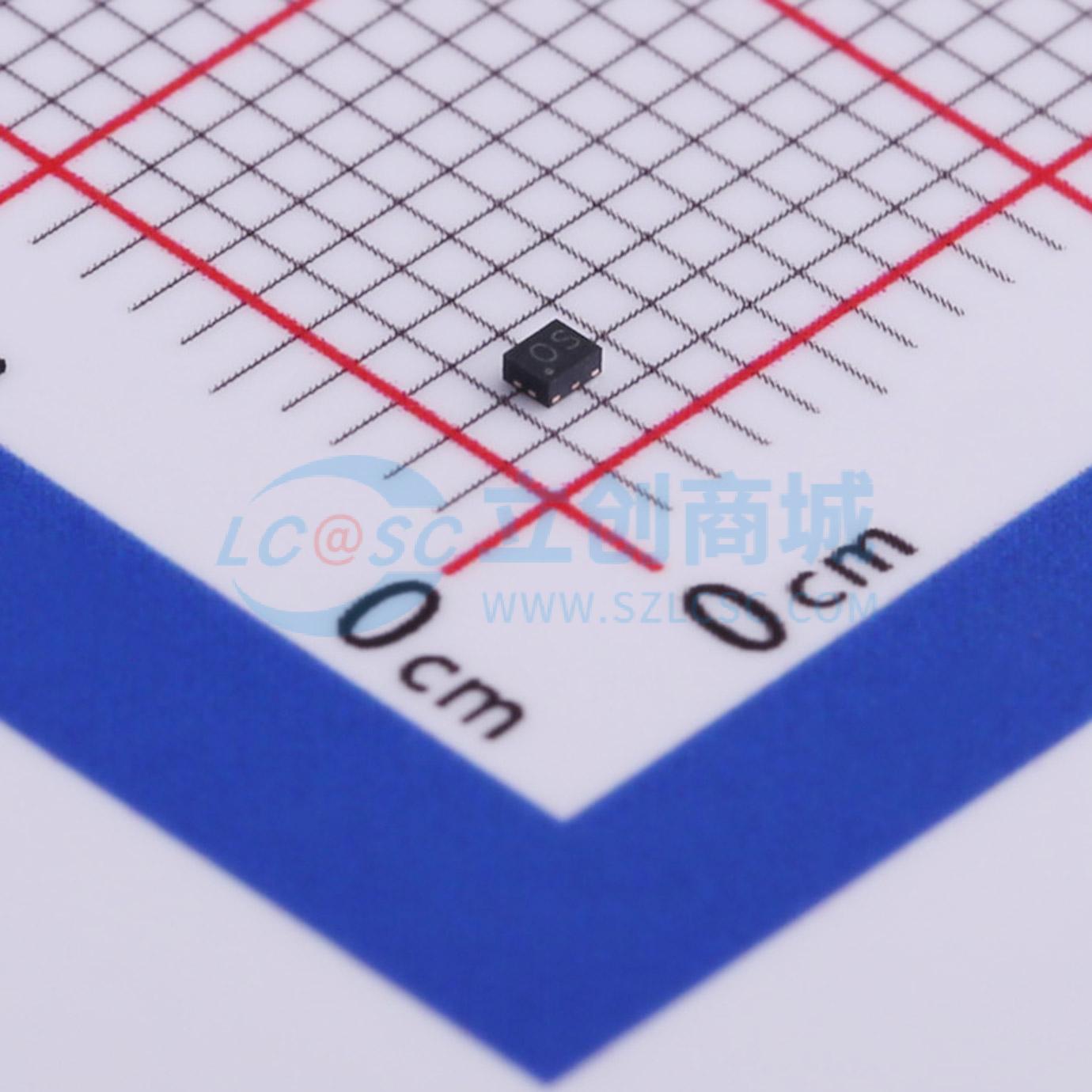

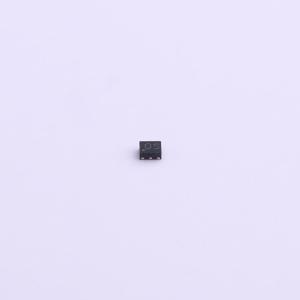

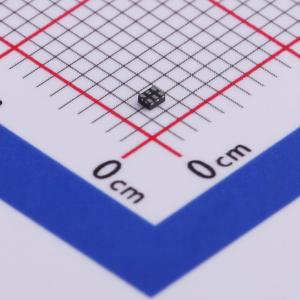

温馨提醒：图片仅供参考，商品以实物为准
WS7918DC-6/TR
WS7918DC CMOS高增益GPS低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS7918DC 是一种用于GPS接收应用的低噪声放大器，采用小型6引脚DFN封装。该器件只需要一个外部电感进行输入匹配，并设计为实现低功耗和良好性能。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS7918DC-6/TR
- 商品编号
- C506086
- 商品封装
- DFN-6(0.9x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.6V~3.1V | |
| 工作电流 | 7.5mA | |
| 增益 | 16.5dB | |
| P1dB | -5dBm | |
| 噪声系数 | 0.65dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.55GHz~1.615GHz | |
| 输入回波损耗 | 6.5dB | |
| 输出回波损耗 | 18dB | |
| IP3 | 5dBm |
商品特性
- 工作频率：1550 MHz至1615 MHz
- 噪声系数 = 0.65 dB
- 增益 = 16.5 dB
- 输入1 dB压缩点 = -5.0 dBm
- 带外输入P3 = +5.0 dBm
- 供电电压：1.6 V至3.1 V
- 集成供电去耦电容
- 供电电流：7.5 mA
- 关断模式漏电流 < 10 μA
- 需要一个外部匹配电感
- 输出接地去耦
- ESD保护：所有引脚HBM > 2.0 kV
- 集成输入/输出直流隔直电容
- 集成输出匹配
- 封装：6-pin DFN，1.1 x 0.9 x 0.45 mm³
- 工艺：CMOS
应用领域
- 手机
- 平板电脑
- 其他射频前端模块
