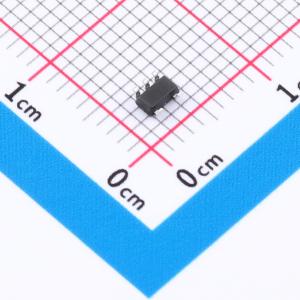

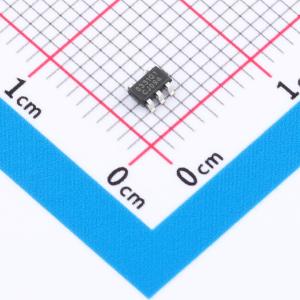

温馨提醒：图片仅供参考，商品以实物为准
GS8331Q1-TR
零漂移CMOS轨到轨输入输出运算放大器，内置射频抗EMI滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8331Q1-TR
- 商品编号
- C49326076
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0509克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 110dB | |
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -45℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
GS8331Q1放大器是单/双电源、微功耗、零漂移CMOS运算放大器，提供350kHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源工作范围。GS8331Q1采用斩波稳定技术，提供极低的失调电压（最大值小于10μV）和接近零的温漂。每放大器25μA的低静态电流和20pA的极低输入偏置电流，使其成为低失调、低功耗和高阻抗应用的理想选择。GS8331Q1提供优异的共模抑制比，且没有传统互补输入级相关的交越失真。这种设计在驱动模数转换器时具有卓越性能，不会降低差分线性度。GS8331Q1采用SOT23-5封装。所有电源电压下-45℃至+125℃的扩展温度范围提供了额外的设计灵活性。
商品特性
- 通过AEC-Q100认证
- 单电源工作范围：+1.8V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：350kHz（典型值@25℃）
- 低输入偏置电流：20pA（典型值@25℃）
- 低失调电压：10μV（最大值@25℃）
- 静态电流：每放大器25μA（典型值）
- 工作温度：-45℃ ~ +125℃
- 零漂移：0.01μV/℃（典型值）
- 嵌入式射频抗电磁干扰滤波器
- 小封装：GS8331Q1提供SOT23-5封装
应用领域
- 传感器应用
- 温度测量
- 电子秤
- 手持测试设备
- 电池供电仪器
