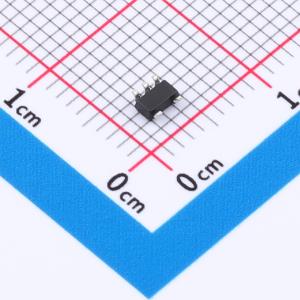

温馨提醒：图片仅供参考，商品以实物为准
GS1G08-TR
单路2输入正与门，适用于部分掉电应用，具备输入钳位二极管，有微型封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS1G08-TR
- 商品编号
- C49326077
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.051067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | - | |
| 传播延迟(tpd) | 8.8ns@1.8V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
GS1G08 单路 2 输入正与门专为 1.65V 至 5.5V VCC 操作而设计。该器件执行布尔函数 Y = A × B 或 Y = A（上划线）+ B（上划线）（正逻辑）。该器件完全指定用于采用 Ioff 的部分断电应用。Ioff 电路会禁用输出，防止器件断电时产生破坏性的电流回流。GS1G08 提供绿色 SOT23-5 和 SC70-5 封装，其工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：最大 1μA
- 工作温度范围：-40°C 至 +125°C
- 输入可承受高达 5.5V 的电压
- 高输出驱动能力：在 VCC = 3.0V 时达 ±24mA
- 微型封装：SOT23-5，SC70-5
- 正负输入钳位二极管
应用领域
- 主动降噪
- 条码扫描仪
- 血压监测仪
- 持续气道正压通气机
- 指纹识别
- 网络附加存储
