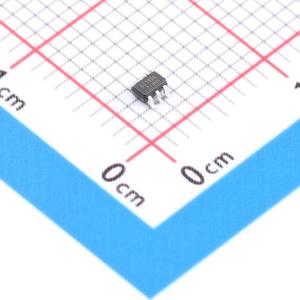

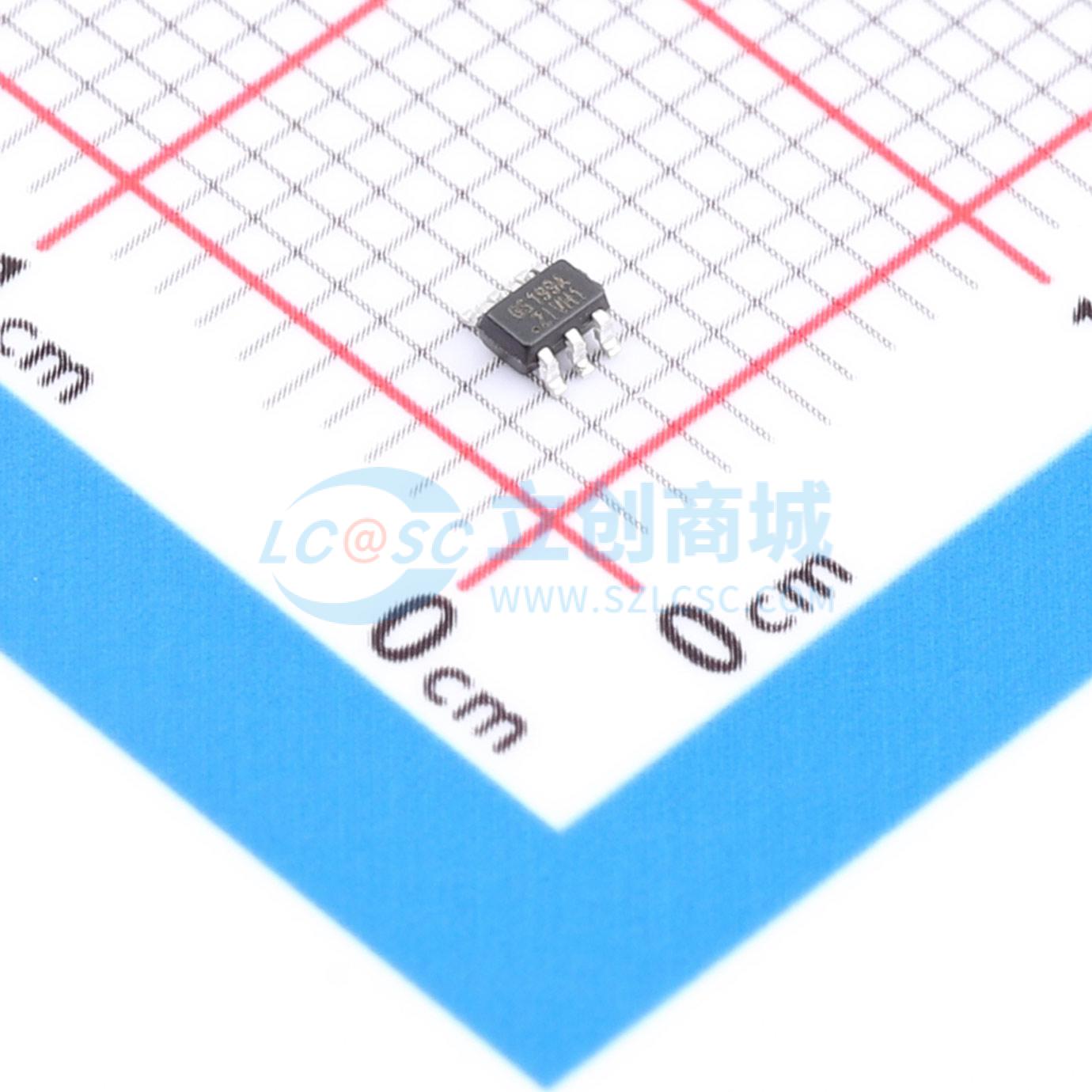

GS199A-CR
零漂移、双向电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS199A-CR
- 商品编号
- C49326088
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.031664克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -300mV~30V | |
| 增益 | 50V/V | |
| 带宽(-3db) | 61kHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 0.3V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 功能特性 | 双向检测；输入滤波器；零漂移/自动稳零 |
商品概述
GS199X系列零漂移、双向电流检测放大器可在-0.3V至30V的共模电压下检测分流器上的压降，且与电源电压无关。提供三种固定增益：50V/V、100V/V和200V/V。零漂移架构的低失调特性使得在分流器上的满量程压降可低至10mV的情况下仍能进行电流检测。GS199X器件采用单电源供电，电压范围为+2.7V至30V，典型电源电流为100μA。所有版本的工作温度范围均为-40℃ ~ +125℃，并提供SC70-6和SOT23-6封装。
商品特性
- 宽共模电压范围：-0.3V ~ +30V
- 单电源工作电压：+2.7V ~ +30V
- 轨到轨输入/输出
- 精度与零漂移性能：最大增益误差±1%（全温范围内）
- 低电源电流：100μA（典型值）
- 最大失调电压漂移：0.5μV/℃
- 工作温度范围：-40℃ ~ +125℃
- 最大增益漂移：10ppm/℃
- 嵌入式射频抗电磁干扰滤波器
- 三种电压输出增益选项：GS199A: 50V/V；GS199B: 100V/V；GS199C: 200V/V
- 小封装：提供SC70-6和SOT23-6封装
应用领域
- 电流检测（高侧/低侧）
- 电子烟
- 电池充电器
- 无线充电器
- 电源管理
- 电信设备
- 手机充电器
