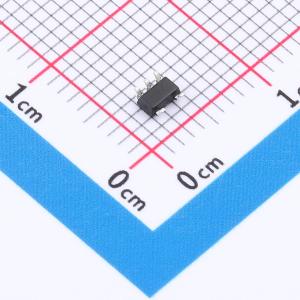

温馨提醒：图片仅供参考，商品以实物为准
GS1G125-TR
单总线缓冲门，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS1G125-TR
- 商品编号
- C49326109
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.051033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 2.6ns@5V,15pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
该单缓冲器专为1.65V至5.5V的VCC操作而设计。GS1G125器件是一款具有三态输出的单线路驱动器。当输出使能（OE上划线）输入为高电平时，输出被禁用。该器件完全适用于使用Ioff的部分断电应用。Ioff电路会禁用输出，防止在器件断电时产生破坏性的电流回流。为确保在上电或断电期间处于高阻抗状态，OE上划线应通过上拉电阻连接到VCC，该电阻的最小值由驱动器的电流吸收能力决定。GS1G125提供绿色SOT23-5和SC70-5封装。其工作环境温度范围为-40°C至+125°C。
商品特性
- 工作电压范围：1.65V至5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40°C至+125°C
- 输入可接受高达5.5V的电压
- 输出驱动能力：在VCC = 3.0V时，为±24mA
- 微型封装：SOT23-5，SC70-5
- 正负输入钳位二极管
应用领域
- 音频/视频接收器
- 电缆调制解调器终端系统
- 数码相框
- 高速数据采集与生成
- 电机控制
