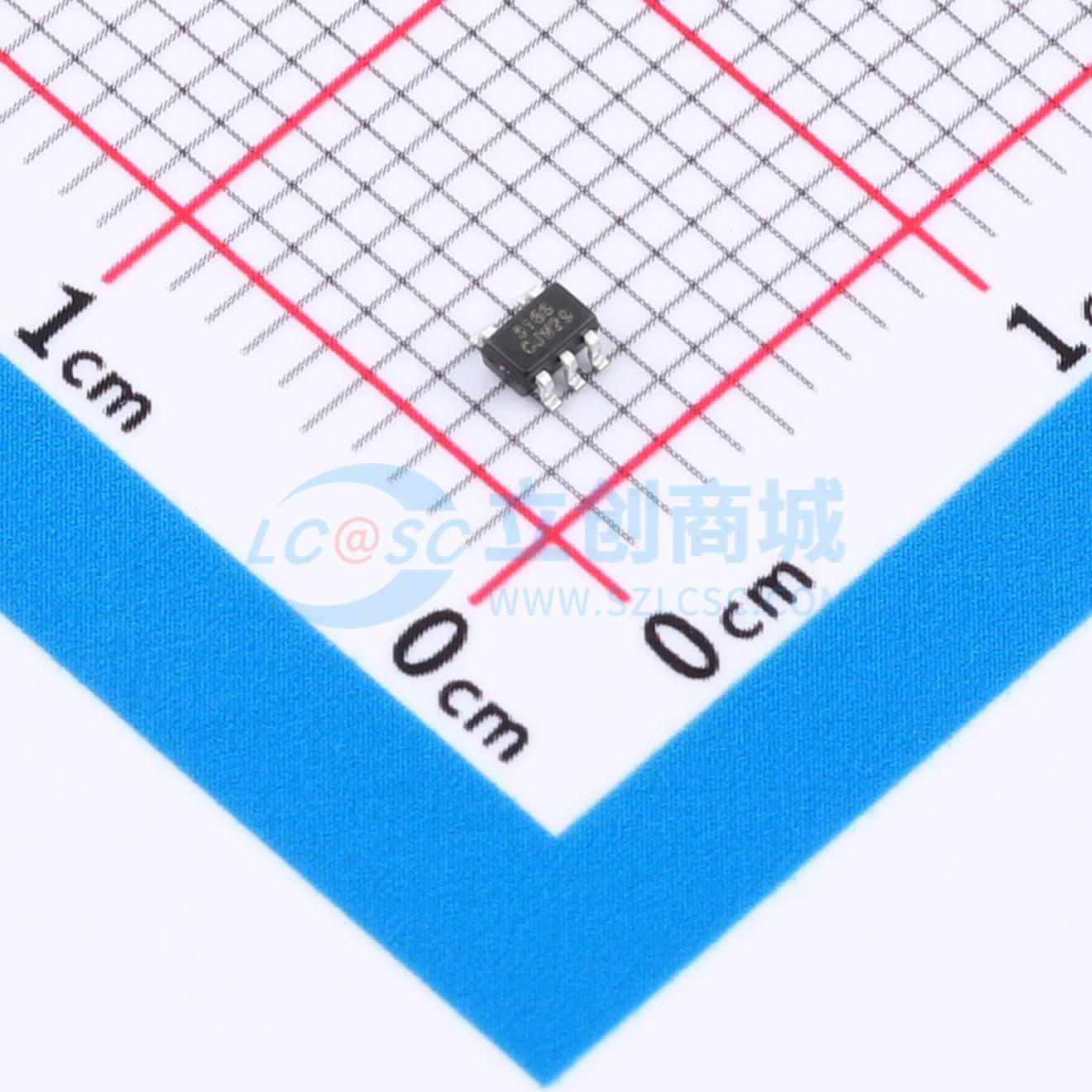

温馨提醒：图片仅供参考，商品以实物为准
GS3166-CR
低导通电阻、适用于信号门控等应用的单刀单掷CMOS开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS3166-CR
- 商品编号
- C49326116
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.042133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 4Ω@4.5V | |
| 工作电压 | 1.8V~5.5V | |
| 导通电容(Con) | 15.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 30ns | |
| 关闭时间(toff) | 25ns | |
| 带宽 | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 |
商品概述
GS3166是一款低导通电阻（4.0Ω）、快速的单刀单掷CMOS开关，工作电压范围为+1.8V ~ +5.5V。该器件设计用于低工作电压、高电流切换应用，例如信号门控、斩波、调制或解调，以及手机应用中的扬声器输出。控制输入Select能够耐受高达5.5V的输入驱动信号，且与电源电压无关。所有器件的工作温度范围均为-40°C ~ +125°C。GS3166单通道器件提供绿色SOT23-5和SC70-5封装。
商品特性
- 导通电阻：4.0Ω（典型值）
- -3dB带宽：300MHz
- 单电源工作：+1.8V ~ +5.5V
- 轨到轨工作
- 低静态功耗
- TTL/CMOS兼容
- 工作温度：-40°C ~ +125°C
- 小封装：GS3166提供SOT23-5和SC70-5封装
应用领域
- 电池供电设备
- 可穿戴设备
- 计算机外设
- 便携式系统
- 手机
- 个人数字助理
