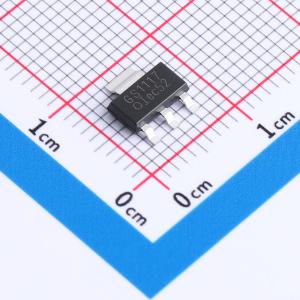

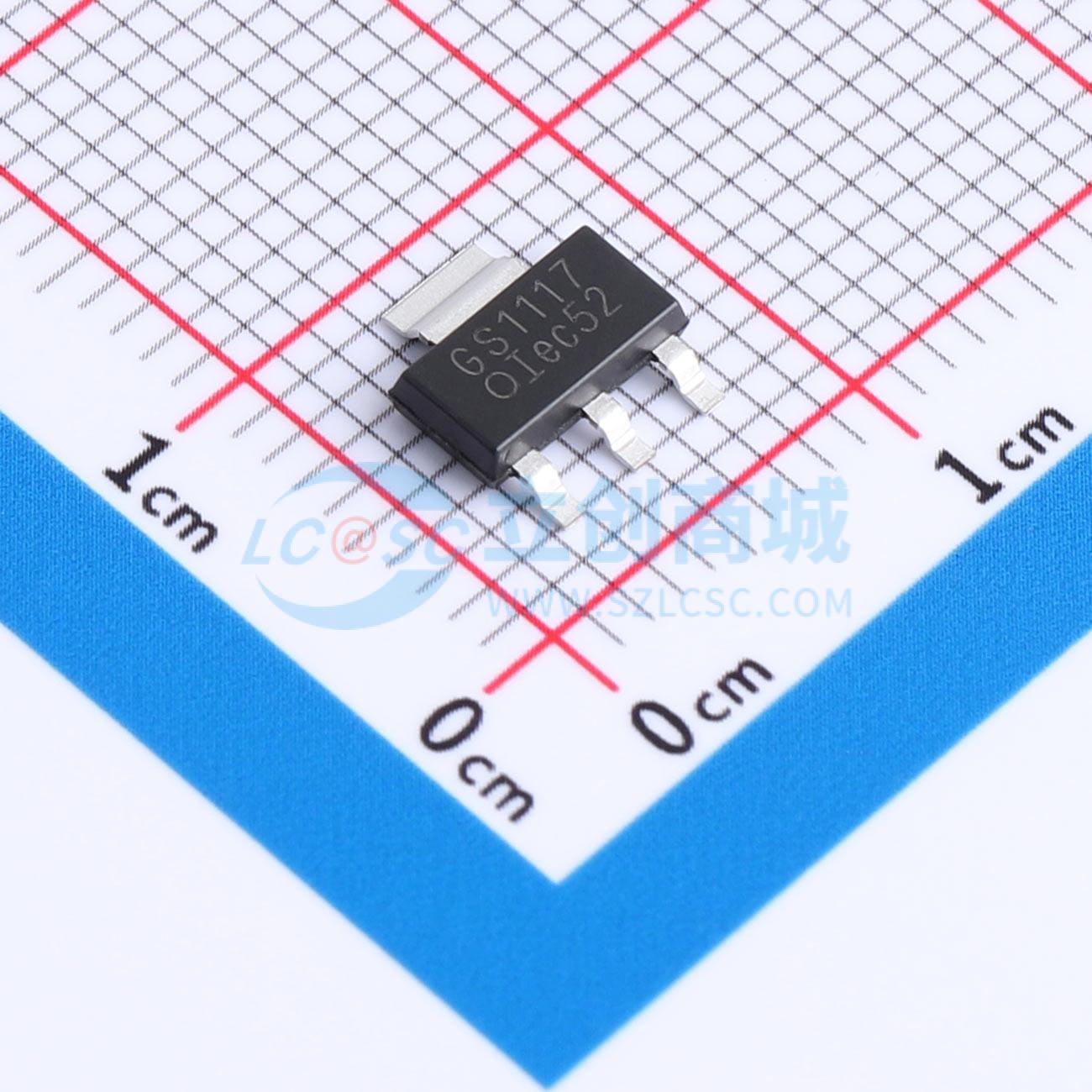

GS1117-33CTR3
低压差线性稳压器，适用于低电压，具备电流限制和热关断功能，有固定和可调输出电压版本
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS1117-33CTR3
- 商品编号
- C49326104
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.2312克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | - | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
*61117是一款工业温度范围的低压差三端稳压器。该器件针对低压应用进行了优化，其中瞬态响应和最小输入电压至关重要。它提供限流和热关断保护。其电路包含一个经过修整的带隙基准，确保输出电压精度在±1%以内。片上热关断功能可防止因高电流和环境温度共同作用导致结温过高。*61117提供1.2V、1.5V、1.8V、2.5V、3.3V、5.0V固定输出电压版本以及ADJ可调输出电压版本。固定版本集成了调整电阻。它也提供可调版本，可通过两个外部电阻设置输出电压。*61117采用行业标准的SOT223和TO252-2功率封装。
商品特性
- 限流值：1.35A（典型值）
- 10Hz至10kHz输出噪声：0.003% VOUT
- 输出电流300mA、频率120Hz时的电源抑制比：70dB
- 输出电压精度：±1%（1.2V版本除外）
- 片上热关断
- 最大静态电流：IQMAX = 6mA
- 兼容低ESR陶瓷电容
- 工作结温范围：-40°C至+125°C
应用领域
- USB设备
- 附加卡
- DVD播放器
- PC主板
