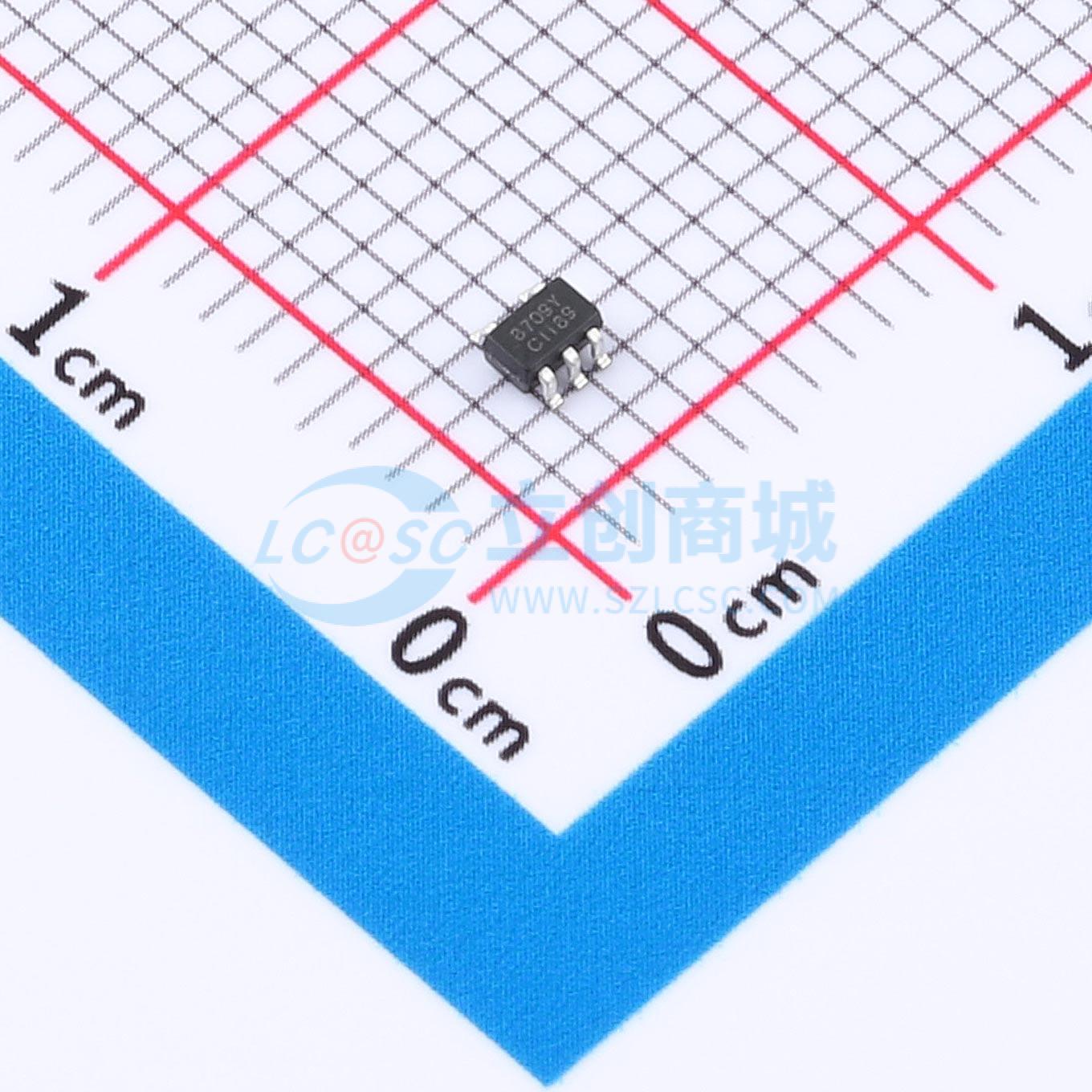

温馨提醒：图片仅供参考，商品以实物为准
GS8709Y-CR
微功耗、推挽输出、带集成电压基准的比较器，具备高速响应、低功耗、低失调电压和轨到轨输入输出范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8709Y-CR
- 商品编号
- C49326103
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.043067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 6us | |
| 滞后电压(Vhys) | 4.7mV | |
| 共模抑制比(CMRR) | 76dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS；TTL | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 325nA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.4V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.7V~2.75V；-2.75V~-0.7V | |
| 输入失调电流(Ios) | 4pA |
商品概述
GS8709/GS8712 是一款具有内部迟滞功能的超低功耗比较器，专为 3V 或 5V 供电系统优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨输入和输出范围。传播延迟为 6 微秒（100 毫伏过驱动），每个比较器的供电电流为 325 纳安。内部输入迟滞消除了因内部输入噪声电压引起的输出切换。最大输入失调电压为 3 毫伏，工作电压范围为 1.4V 到 5.5V。所有器件的工作温度范围均为 -40℃ 到 +85℃。
商品特性
- 典型值 325 纳安的低功耗
- 快速，6 微秒的传播延迟
- 单电源工作，电压范围 +1.4V ~ +5.5V
- 低失调电压：最大 3 毫伏
- 轨到轨输入和输出
- CMOS/TTL 兼容输出
- 内部迟滞，实现清晰的切换
- 过驱动输入无相位反转
- 工作温度：-40℃ ~ +85℃
应用领域
- 报警和监控电路
- 峰值和过零检测器
- 逻辑电平移位或转换
- RC 定时器
- 窗口比较器
- 红外接收器
- 便携式系统
