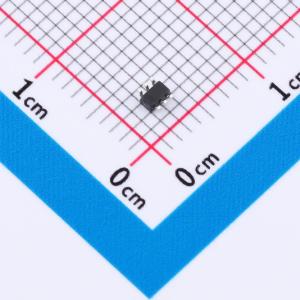

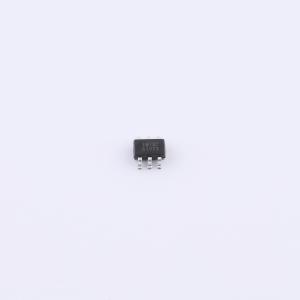

GS1G157-CR
单路2输入多路复用器，低功耗，支持热插拔、部分掉电模式和反驱动保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS1G157-CR
- 商品编号
- C49326084
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.045733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~5.5V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 3.8ns@3.3V,50pF | |
| 静态电流(Iq) | 0.1uA | |
| 功能特性 | 断电保护 |
商品概述
GS1G157 是一款单路 2 输入多路复用器，设计用于 1.65V 至 5.5V 的 VCC 工作电压。该器件在公共数据选择输入 (S) 的控制下，从两个数据输入 (I0 和 I1) 中选择数据。公共数据选择输入的状态决定了数据来自哪个特定寄存器。输出 (Y) 以同相（非反相）形式呈现所选数据。GS1G157 完全支持使用 IOFF 的部分掉电应用。IOFF 电路会禁用输出，防止在器件断电时产生破坏性的电流回流。该器件采用绿色 SC70-6 封装，工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40°C 至 +125°C
- 输入可承受高达 5.5V 的电压
- 高输出驱动能力：在 VCC = 3.0V 时，提供 ±24mA 驱动电流
- IOFF 支持热插拔、部分掉电模式和反向驱动保护
- 微型封装：SC70-6
- 正负输入钳位二极管
应用领域
- 网络交换机
- 电信基础设施
- 服务器
- I/O 扩展器
