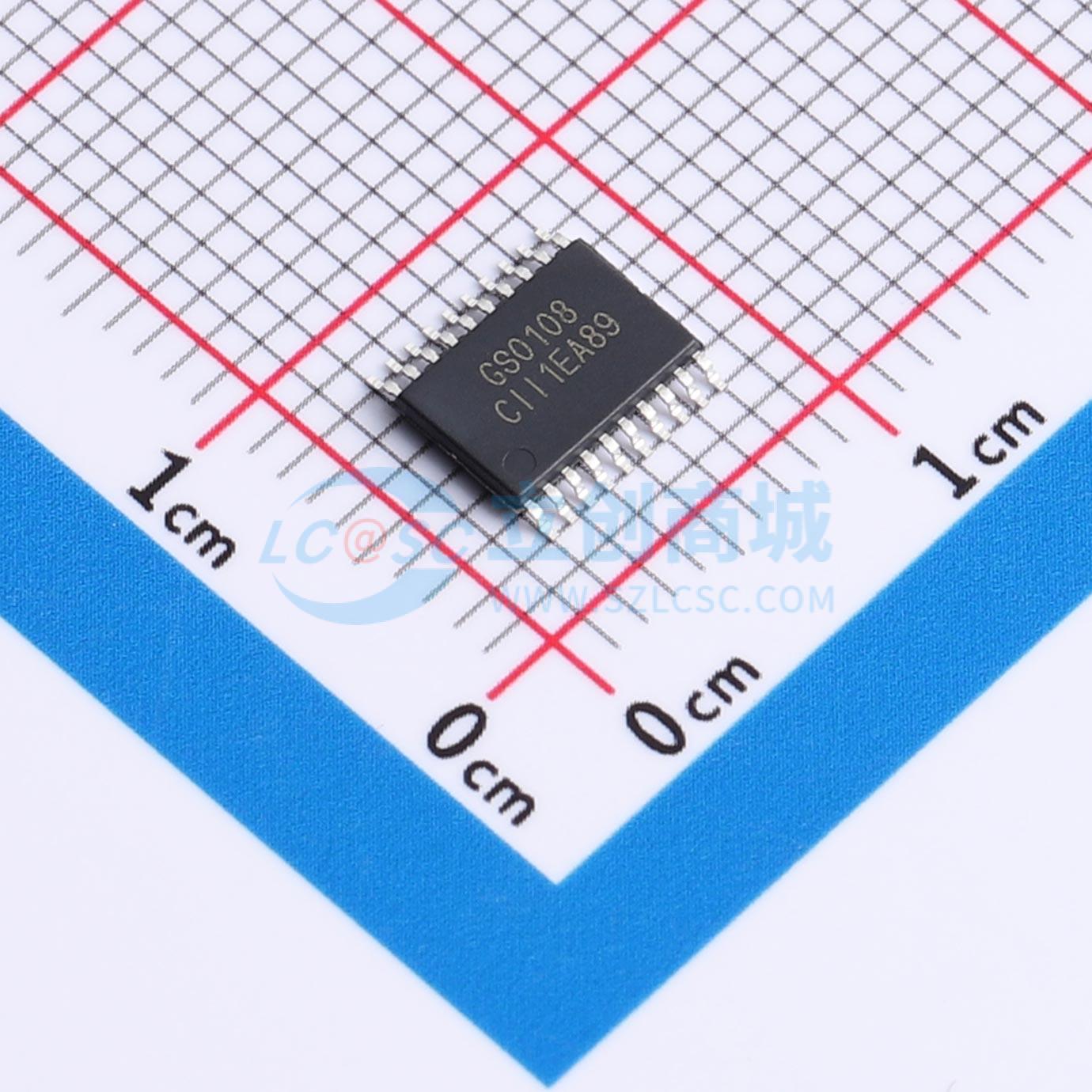

温馨提醒：图片仅供参考，商品以实物为准

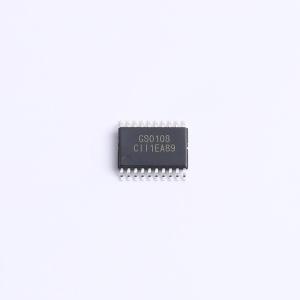

GS0108-TR
8位双向电压电平转换器，支持不同电压系统间数字开关兼容性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS0108-TR
- 商品编号
- C49326087
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.216533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.2V~5.5V | |
| 工作电压(VCCB) | 1.2V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
这款8位同相电平转换器是一款双向电压电平转换器，可用于在不同电压系统之间建立数字开关兼容性。它采用两个独立可配置的电源轨，A端口支持1.2V至5.5V的工作电压并跟踪VCCA电源，B端口支持1.2V至5.5V的工作电压并跟踪VCCB电源。这使其能够支持较低和较高的逻辑信号电平，并在1.2V、1.8V、2.5V、3.3V和5V电压节点之间提供双向转换能力。当输出使能输入为低电平时，所有输入/输出端口均置于高阻态，从而显著降低电源静态电流消耗。只要VCCA上电，输出使能引脚内部就有一个下拉电流源。为确保上电或下电期间保持高阻态，输出使能引脚应通过下拉电阻连接到地；该电阻的最小值由驱动器的电流源能力决定。
商品特性
- 无需方向控制
- 数据速率：24Mbps（推挽式）2Mbps（开漏式）
- A端口支持1.2V至5.5V，B端口支持1.2V至5.5V (VCCA ≤ VCCB)
- VCC隔离：任一VCC处于地电位时，两个端口均处于高阻态
- 无需电源时序要求：VCCA或VCCB均可先上电
- Ioff：支持部分掉电模式操作
- 扩展温度范围：-40℃ 至 +85℃
- 封装：TSSOP-20
应用领域
- 汽车信息娱乐系统
- 高级驾驶辅助系统
- 远程信息处理
