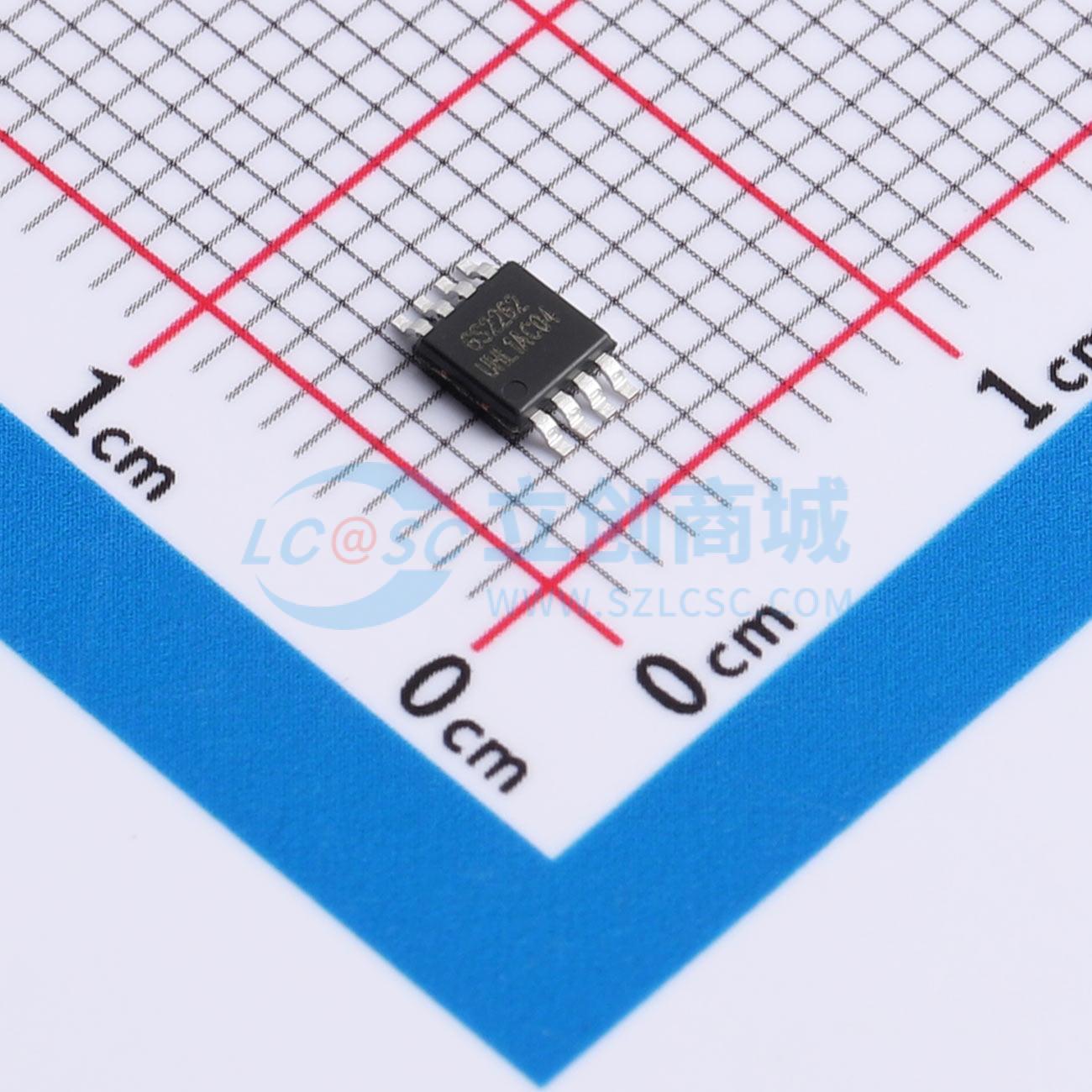

温馨提醒：图片仅供参考，商品以实物为准
GS2262-MR
高电源电压、低失调、低功耗且高频响应稳定的运算放大器，可作比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS2262-MR
- 商品编号
- C49326081
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1722克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 11MHz | |
| 输入失调电压(Vos) | 1.4uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 23V/us | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电流(Ios) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 34nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 2.7mA | |
| 输出电流 | 39mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3.3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
GS226X系列放大器是最新型高电源电压放大器，具备低偏移、低功耗和稳定的高频响应特性。其交流性能优异，提供11MHz带宽、23V/μs压摆率以及低失真度，同时每个放大器静态电流仅为2.7mA。输入共模电压范围扩展至-Vs，输出可轨到轨摆幅。GS226X系列可作为许多商用运算放大器的直接替换器件，以降低功耗并改善输入/输出范围及性能。GS2261单通道型号采用SOT23-5封装。GS2262双通道型号采用绿色SOP-8和MSOP-8封装。GS2264四通道型号采用绿色SOP-14和TSSOP-14封装。
商品特性
- 电源电压：3.3V 至 36V
- 偏移电压：最大 ±100μV
- 差分输入电压范围可达电源轨，可用作比较器
- 输入轨至 -Vs，轨到轨输出
- 带宽：11MHz
- 压摆率：23V/μs
- 优异的电磁干扰抑制性能：在1GHz时为45dB
- 静态电流：每个放大器2.7mA（典型值）
- 工作温度范围：40℃ 至 125℃
- 小封装：GS2261 提供 SOT23-5 封装；GS2262 提供 SOP-8 和 MSOP-8 封装；GS2264 提供 SOP-14 和 TSSOP-14 封装
应用领域
- 仪器仪表
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 电机控制
- 工业控制
