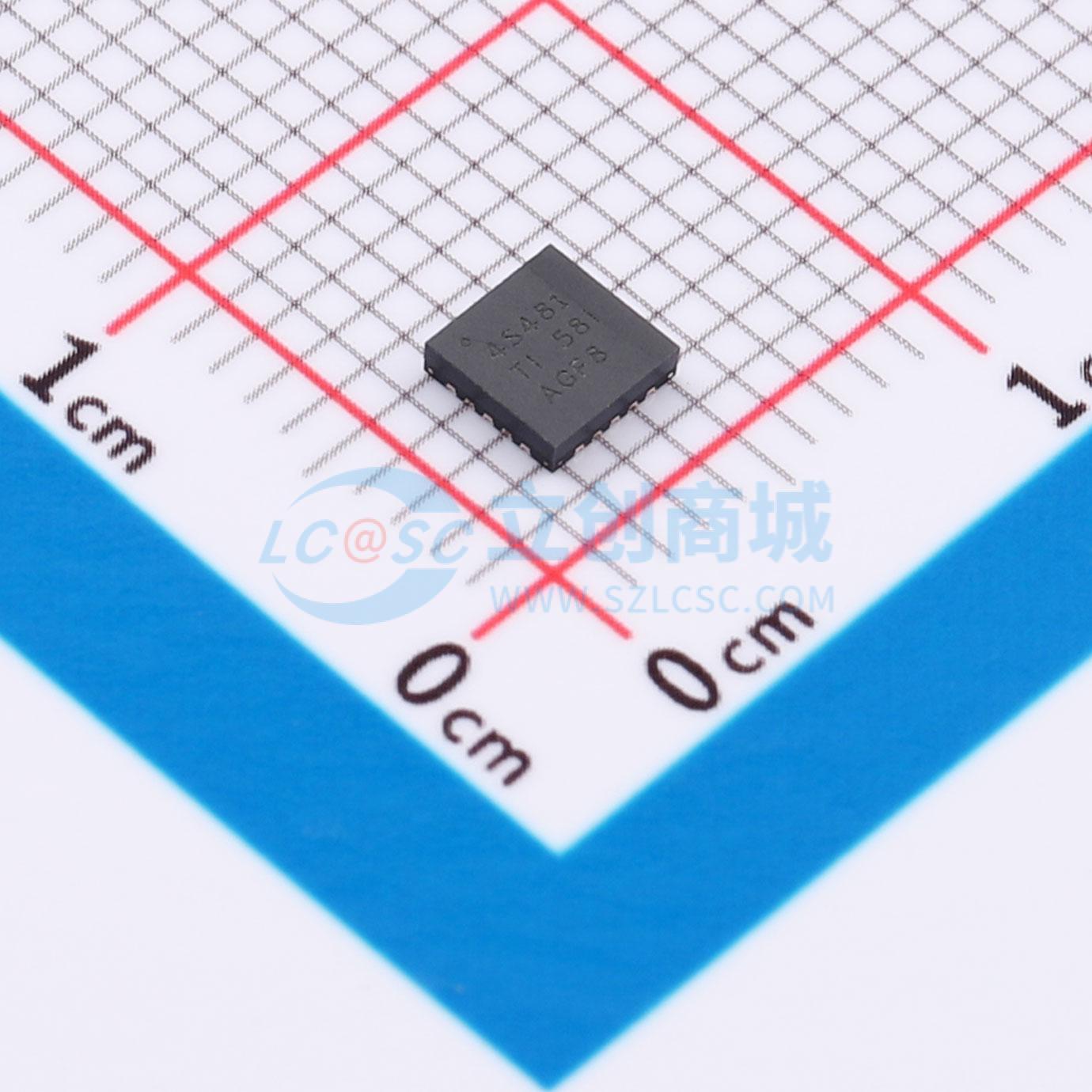

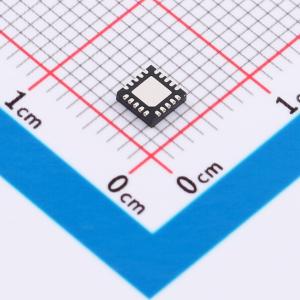

温馨提醒：图片仅供参考，商品以实物为准

TPD4S481TRGRRQ1

单芯片USB Type-C端口保护设备，提供短接至VBUS过压保护和IEC ESD保护

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPD4S481TRGRRQ1
商品编号: C49292338
商品封装: VQFN-20(3.5x3.5)
包装方式: 编带
商品毛重: 1.92克(g)

商品参数

商品概述

TPD4S481-Q1是一款单芯片USB Type-C端口保护器件，可提供48V VBUS短路过压保护和IEC ESD保护。自USB Type-C连接器发布以来，推出的许多USB Type-C产品和配件都不符合USB Type-C规范。USB Type-C的另一个问题是，由于小型连接器内引脚间距近，连接器的机械扭曲和滑动会导致引脚短路。这种机械扭曲和滑动会使48V VBUS短路到CC和SBU引脚。另外，由于Type-C连接器内引脚间距近，杂物和湿气更容易导致48V VBUS引脚短路到CC、SBU或USB2引脚。这些机械事件和不合格器件使得CC和其他引脚即使仅在5V或更低电压下工作，也需要具备48V耐压能力。TPD4S481-Q1通过在CC和SBU引脚上提供过压保护，使CC、SBU或USB2引脚具备48V耐压能力，同时不干扰正常工作。该器件在SBU和CC线路上串联了高压场效应管。对于不使用带SBU通信的备用模式的系统，可以使用TPD4S481-Q1的SBU引脚来保护USB2数据线。当这些线路上检测到高于OVP阈值的电压时，高压开关会断开，将系统其余部分与连接器上存在的高压状态隔离开。最后，大多数系统的外部引脚都需要IEC 61000-4-2系统级ESD保护。TPD4S481-Q1集成了CC1、CC2、SBU1和SBU2引脚的IEC 61000-4-2 ESD保护，无需在连接器外部额外放置高压TVS二极管。

商品特性

符合汽车应用要求
AEC-Q100认证，器件温度等级2，环境工作温度范围为 -40℃ 至 +105℃
4通道VBUS短路过压保护（CC1、CC2、SBU1、SBU2），耐受63V DC
4通道IEC 61000-4-2 ESD保护（CC1、CC2、SBU1、SBU2）
CC1和CC2过压保护场效应管可通过VCONN功率
CC引脚具备±65V浪涌保护
SBU引脚具备+65/-35V浪涌保护
集成CC死电池电阻，可应对死电池应用场景
采用3.5mm x 3.5mm QFN封装

应用领域

汽车USB充电
汽车媒体集线器
汽车主机
汽车显示模块

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	4
	工作电压	2.7V~4.5V
	安装方式	表面安装

	属性	参数值
	导通电阻(RDS(on))	4Ω；272mΩ
	工作温度	-40℃~+105℃
	长度	3.5mm
	宽度	3.5mm
	高度	1mm
