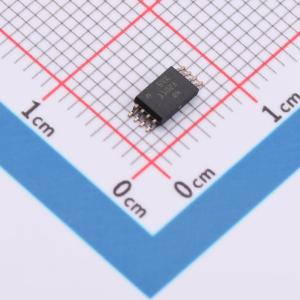

温馨提醒：图片仅供参考，商品以实物为准

LMK1C1102APWR

高性能、低偏斜、低附加抖动、异步LVCMOS时钟缓冲器

品牌名称: TI(德州仪器)
商品型号: LMK1C1102APWR
商品编号: C49292352
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.74克(g)

商品参数

商品概述

LMK1C110xA是德州仪器推出的模块化、高性能、低偏斜通用时钟缓冲器系列。整个系列采用模块化设计，提供1:2、1:3、1:4、1:6和1:8五种不同扇出变体。该系列所有器件引脚相互兼容，并与CDCLVC110x系列向后兼容，便于操作。LMK1C110xA支持异步输出使能控制（1G），当1G为低电平时，输出切换到低状态。异步使能和禁用功能对1PPS应用和直流输入操作很有帮助。这些器件具有故障保护输入，可防止在无输入信号时输出端振荡，并允许在提供VDD之前输入信号。

商品特性

高性能1:2、1:3、1:4、1:6和1:8 LVCMOS时钟缓冲器
极低输出偏斜：
- LMK1C1102A、LMK1C1103A和LMK1C1104A < 50ps
- LMK1C1106和LMK1C1108 < 55ps
极低附加抖动：
- LMK1C1102A、LMK1C1103A和LMK1C1104A：
  - 在VDD = 3.3V时典型值为7.5fs
  - 在VDD = 2.5V时典型值为10fs
  - 在VDD = 1.8V时典型值为19.2fs
- LMK1C1106A和LMK1C1108A：
  - 在VDD = 3.3V时典型值为12fs
  - 在VDD = 2.5V时典型值为15fs
  - 在VDD = 1.8V时典型值为28fs
极低传播延迟 < 3ns
异步输出使能
电源电压：3.3V、2.5V或1.8V
- 故障保护输入：在所有电源电压下均支持3.3V耐受输入
3.3V时fmax = 250MHz，2.5V或1.8V时fmax = 200MHz
工作温度范围：-40°C ~ 125°C

应用领域

工厂自动化与控制
电信设备
数据中心与企业计算
电网基础设施
1PPS应用
电机驱动
医学成像

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	250MHz
	输入通道数	1
	输出通道数	2

	属性	参数值
	工作电压	-
	输出偏斜	-
	工作温度	-40℃~+125℃
