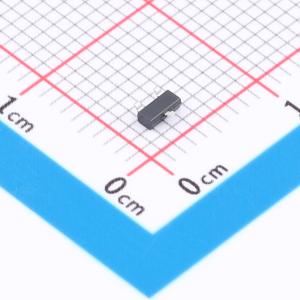

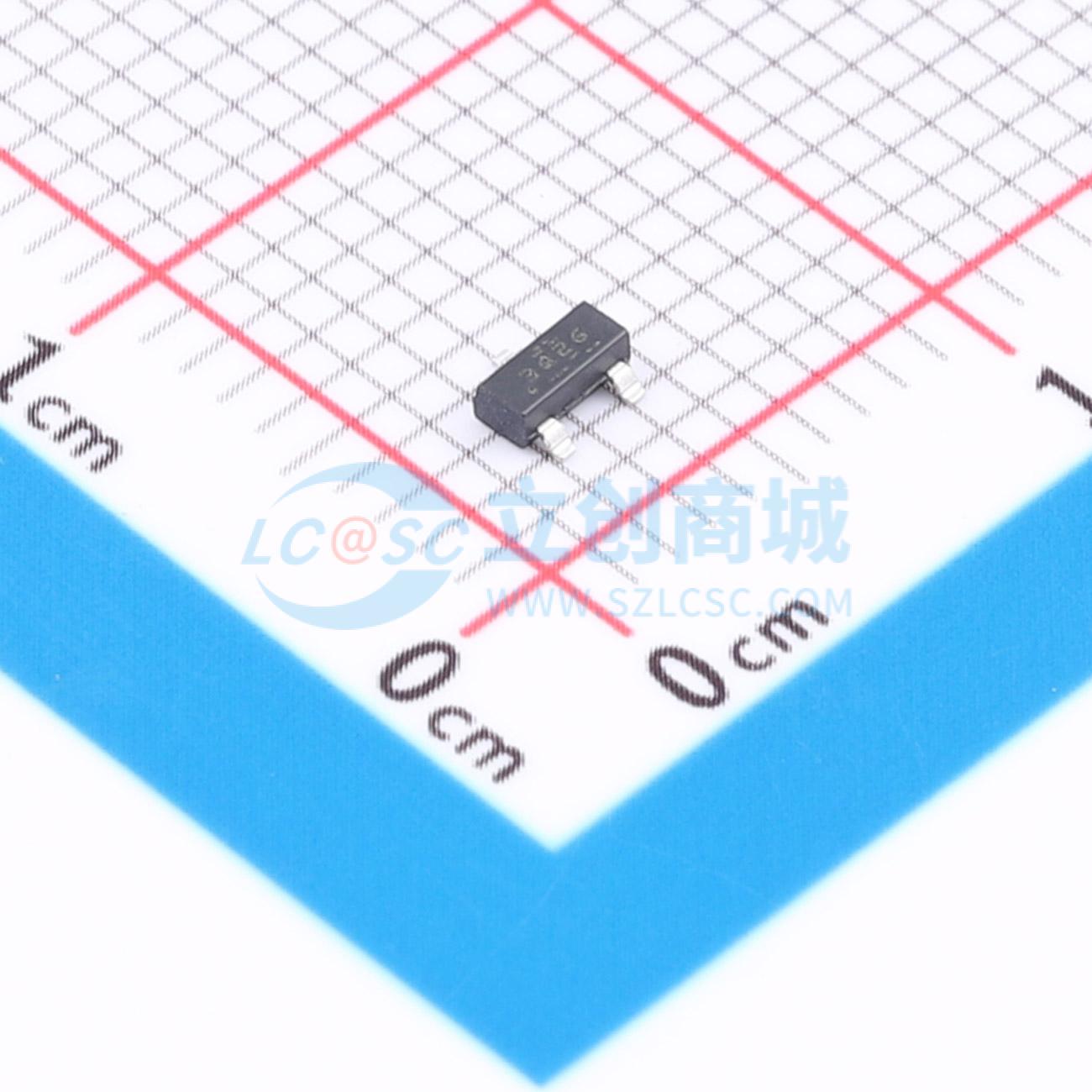

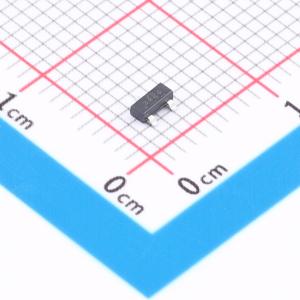

温馨提醒：图片仅供参考，商品以实物为准
MMBZ15VALDBZRQ1
12V 1.7A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- MMBZ15VALDBZRQ1
- 商品编号
- C49292357
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.076752克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 1.7A@10/1000us | |
| 峰值脉冲功率(Ppp) | 35W@10/1000us | |
| 击穿电压(VBR) | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 105pF |
商品概述
MMBZxxVAL-Q1是一款共阳极结构的双路单向或单路双向ESD器件。该器件较低的电容和低漏电流特性使其可应用于更高速度的应用。MMBZxxVAL-Q1采用SOT-23封装，在一个节省空间的封装形式内提供两路可靠的瞬态保护。
商品特性
- 符合IEC 61000-4-2 ESD保护:接触放电±30kV，空气间隙放电±30kV
- 符合IEC 61643-321浪涌保护:最高可承受1.7A (10/1000µs)浪涌
- 最大漏电流为50nA
- 工作温度范围为-55℃ 至 +150℃
- 带引线封装可用于自动光学检测(AOI)
- AEC-Q101认证
应用领域
- 汽车和工业过压保护
- CAN/LIN瞬态抑制
