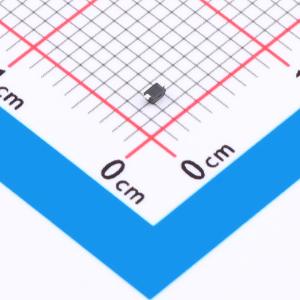

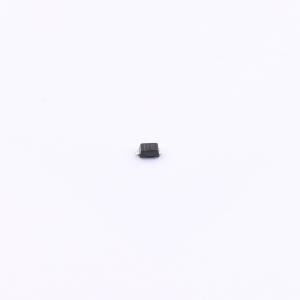

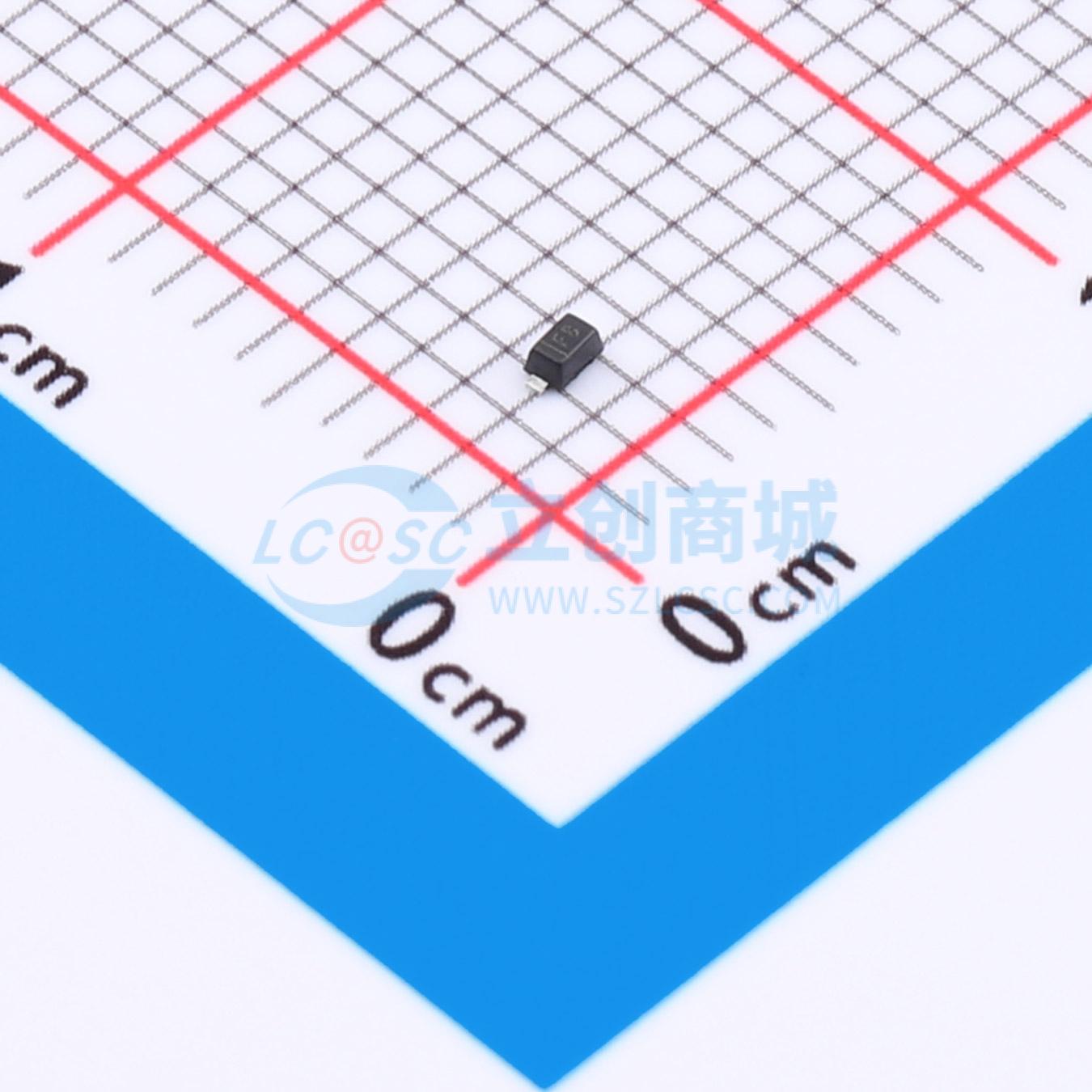

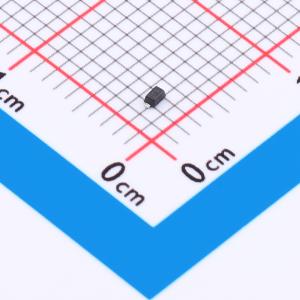

ESD5B5V-2/TR

5V 6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是双向瞬态电压抑制器（TVS），专为保护连接到低速数据线和控制线的敏感电子元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过应力影响。可根据IEC61000-4-2提供高达±30kV（接触和空气放电）的ESD保护，并能根据IEC61000-4-5承受高达6A（8/20μs）的峰值脉冲电流。采用SOD-523封装，标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5B5V-2/TR
商品编号: C49295996
商品封装: SOD-523
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ESD5B5V是一款双向瞬态电压抑制器（TVS）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 ESD5B5V可根据IEC61000 - 4 - 2标准提供高达±30kV（接触放电和空气放电）的静电放电保护，并能根据IEC61000 - 4 - 5标准承受高达6A（8/20μs）的峰值脉冲电流。 ESD5B5V采用SOD - 523封装。标准产品无铅且无卤。

商品特性

反向关断电压：最大±5V
每条线路的瞬态保护符合：
- IEC61000 - 4 - 2（ESD）：±30kV（接触放电和空气放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：6A（8/20μs）
电容：典型值C_J = 9pF
低泄漏电流
低钳位电压：在Ipp = 16A（TLP）时，典型值V_CL = 12V
固态硅技术

应用领域

-手机-平板电脑-笔记本电脑-其他便携式设备-网络通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	6A@8/20us
	击穿电压	5.1V

	属性	参数值
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	9pF
