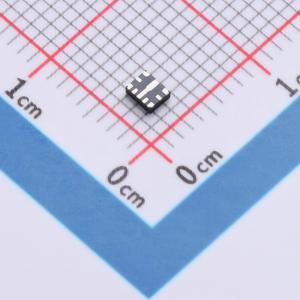

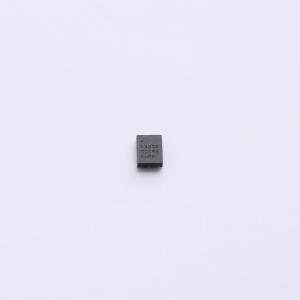

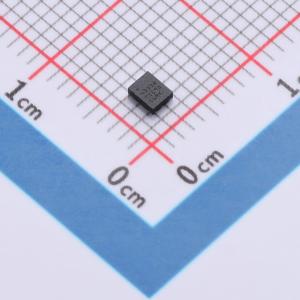

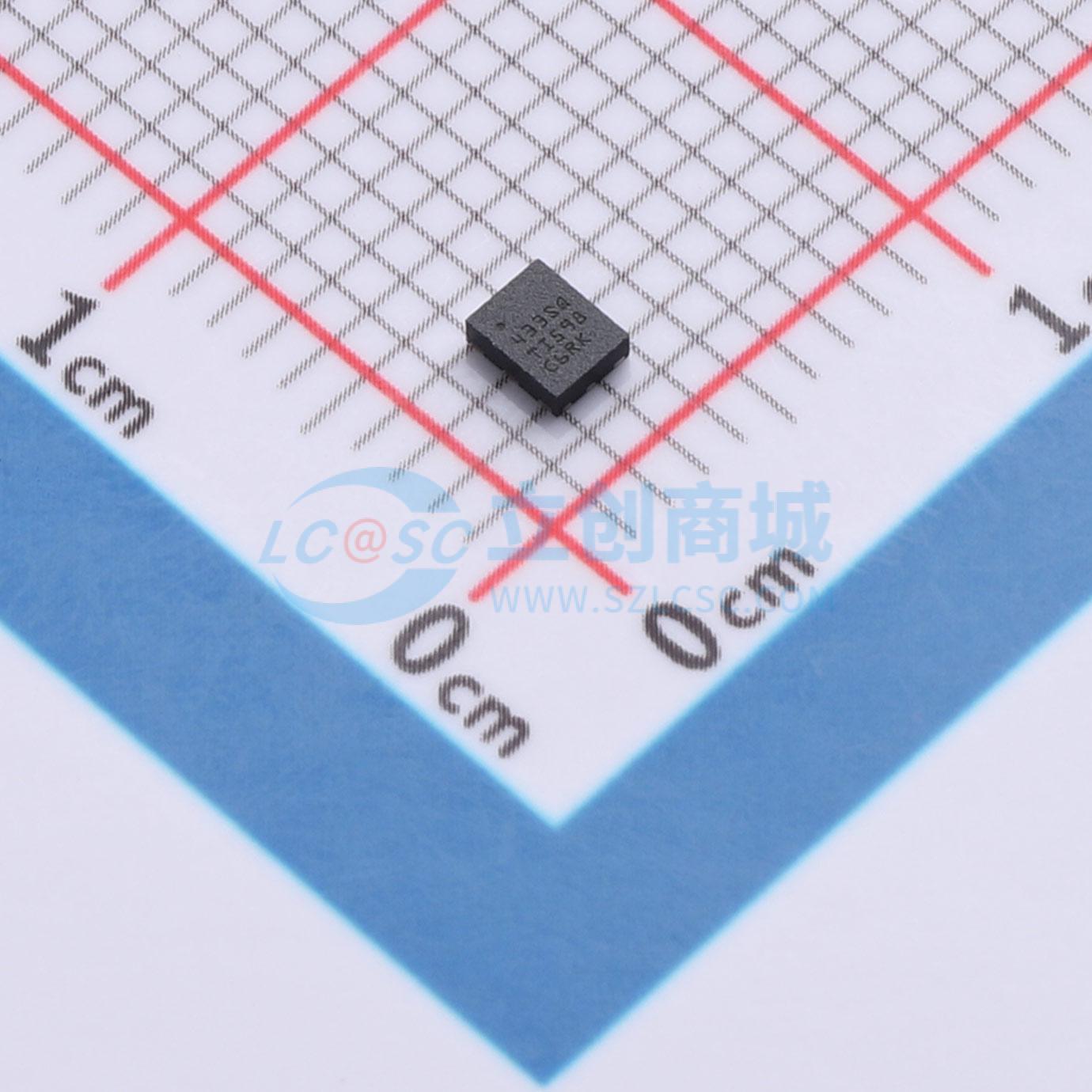

温馨提醒：图片仅供参考，商品以实物为准

LMR604303SRAKRQ1

适用于汽车应用的同步降压转换器，具备高功率密度、低电磁干扰和低输出电容特性，有多种工作模式可选

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LMR604303SRAKRQ1
商品编号: C49292342
商品封装: QFN-9
包装方式: 编带
商品毛重: 3.64克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.55uA
	开关管(内置/外置)	内置
	输出类型	可调和固定
	功能特性	轻载高效模式；频率同步；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR60420-Q1是一款适用于汽车应用的3V至36V（42V瞬态）、2A同步降压转换器。LMR60420-Q1提供具有扩频功能的变体，采用超紧凑的2.5mm × 2mm HotRod QFN - 9封装，引脚可焊边设计，可降低电感并实现低电磁干扰（EMI）性能，有助于汽车及其他对噪声敏感的设计通过认证。所有器件变体通过在输出电压节点、反馈和地之间连接一个电阻分压器，能够提供1V至20V的输出电压。每个器件变体也可通过将输出电压节点直接连接到反馈引脚来提供固定输出电压。器件比较表提供了固定输出电压选项的详细信息。具有30ns最小导通时间的电流模式控制架构允许在高频下实现高转换比、易于进行环路补偿、快速瞬态响应以及出色的负载和线性调节。开漏电源良好输出便于满足电源排序要求。LMR60420-Q1的MODE/SYNC引脚允许用户选择不同的工作模式。强制脉宽调制（FPWM）模式可在负载变化时保持恒定的开关频率，而自动模式允许在脉宽调制（PWM）和脉冲频率调制（PFM）开关之间无缝切换。在自动模式下，LMR60420-Q1仅消耗5μA的静态电流，确保在所有负载下都具有高效率。所需的外部组件较少，可实现紧凑的PCB布局。LMR60420-Q1是一系列引脚兼容器件的一部分，电流范围从0.6A至6A。

商品特性

符合汽车应用的AEC - Q100标准
器件温度等级1：环境工作温度范围为 - 40°C至125°C
具备功能安全能力
提供有助于功能安全系统设计的文档
宽工作输入电压：3V至36V（绝对最大值42V）
超低静态电流
- 关断电流：0.65μA
- 无负载待机电流：5μA
引脚可编程输出电压选项，提供固定3.3V/ADJ和5V/ADJ
- 可调输出电压范围为1V至20V
低最小导通时间（典型值30ns）
专为低电磁干扰（EMI）要求设计
- 有助于符合CISPR 25 5类标准
- 低电感HotRod QFN封装
- 提供扩频选项
可编程开关频率范围为200kHz至2.2MHz
支持FPWM、PFM或外部频率同步
专为可扩展电源设计
与LMR60406 - Q1、LMR60410 - Q1、LMR60430 - Q1和LMR60440 - Q1引脚兼容
具备电源良好输出，用于电源排序

应用领域

汽车摄像头应用
汽车驾驶员辅助系统
汽车车身应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~34V
	输出电流	3A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃
