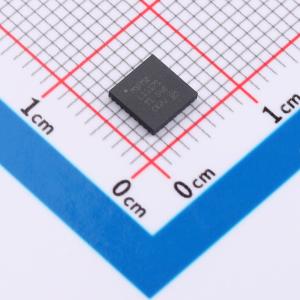

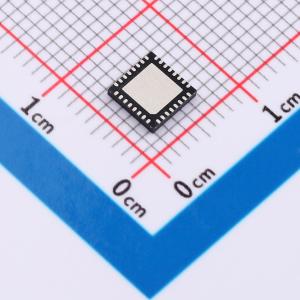

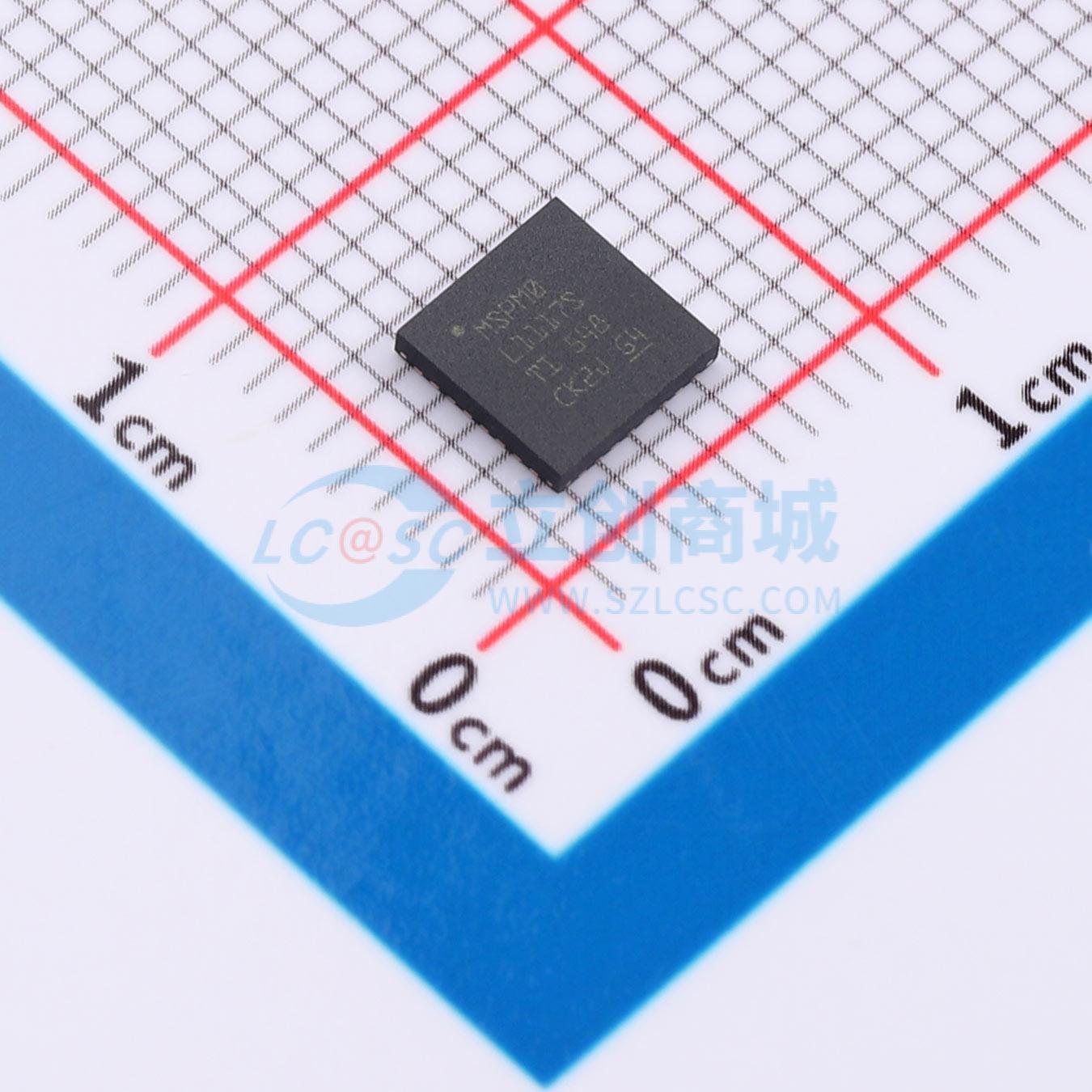

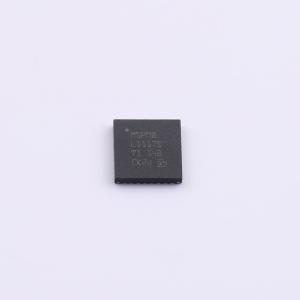

MSPM0L1117SRHBR实物图
  • MSPM0L1117SRHBR商品缩略图
  • MSPM0L1117SRHBR商品缩略图
  • MSPM0L1117SRHBR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MSPM0L1117SRHBR

基于增强型Arm Cortex - M0+核心平台的32位混合信号微控制器,集成高性能模拟外设,具备灵活的网络安全功能和低功耗模式

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
MSPM0L1117SRHBR
商品编号
C49292351
商品封装
QFN-32​
包装方式
编带
商品毛重
3.78克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM Cortex-M0+
CPU最大主频32MHz
CPU位数32 Bit
程序存储容量128KB
程序存储器类型FLASH
RAM容量16KB
EEPROM容量-
属性参数值
I/O数量28
ADC(位数)12bit
DAC(位数)-
振荡器类型-
工作电压1.62V~3.6V
工作温度-40℃~+125℃
功能特性-

商品概述

MSPM0L111x微控制器(MCU)是MSP高度集成、超低功耗32位MCU家族的一部分,基于增强型Arm Cortex - M0+核心平台,工作频率高达32MHz。这些经过成本优化的MCU提供高性能模拟外设集成和出色的低功耗电流消耗。MCU还支持从 - 40°C到125°C的扩展温度范围,并在1.62V至3.6V的电源电压下工作。 该设备拥有高达128KB的嵌入式闪存,内置纠错码(ECC)和高达16KB的SRAM。闪存分为两个主存储体,以支持现场固件更新,并在两个主存储体之间提供地址交换支持。 灵活的网络安全功能可用于支持安全启动、安全的现场固件更新、IP保护(仅执行内存)、密钥存储等。为各种AES对称加密模式以及真随机数生成器(TRNG)熵源提供硬件加速。网络安全架构正在等待Arm PSA 1级认证。 这些MCU集成了一个精度高达±1.2%的高速片上振荡器,无需外部晶体。其他特性包括3通道DMA、16位/32位CRC加速器,以及各种高性能模拟外设,如一个12位、1.68Msps的ADC,具有可配置的内部电压基准和片上温度传感器。这些设备还提供智能数字外设,如一个16位高级控制定时器和两个16位通用定时器、一个带正交输入的通用定时器、窗口和独立看门狗定时器,以及各种通信外设,包括一个I2C、一个SPI和两个UART(其中一个支持LIN协议)。 德州仪器(TI)的MSPM0低功耗MCU系列由具有不同程度模拟和数字集成的设备组成,使客户能够找到满足其项目需求的MCU。该架构结合广泛的低功耗模式,经过优化,可在便携式测量应用中实现更长的电池寿命。 MSPM0L111x MCU拥有广泛的硬件和软件生态系统支持,提供参考设计和代码示例,可快速启动设计。开发套件包括可购买的LaunchPad开发套件和目标插座板的设计文件。TI还提供免费的MSP软件开发套件(SDK),可作为Code Composer Studio IDE桌面版和云版本的组件,在TI资源管理器中获取。MSPM0 MCU还得到广泛的在线资料、MSP学院培训以及通过TI E2E支持论坛提供的在线支持。

商品特性

  • 核心:
    • 带有内存保护单元的32位Arm Cortex - M0+ CPU,频率高达32MHz
    • 目标为PSA - L1认证
  • 工作特性:
    • 扩展温度范围: - 40°C至125°C
    • 宽电源电压范围:1.62V至3.6V
  • 存储器:
    • 高达128KB带纠错码(ECC)的闪存
    • 双存储体,支持OTA更新的地址交换
    • 16KB的SRAM
  • 高性能模拟外设:
    • 一个12位、1.68Msps的模数转换器(ADC),最多13个外部通道
    • 105ksps时14位有效分辨率,具备硬件平均功能
    • 可配置的1.4V或2.5V内部电压基准(VREF)
    • 集成温度传感器
  • 优化的低功耗模式:
    • 运行模式(RUN):106µA/MHz(CoreMark)
    • 睡眠模式(SLEEP):50µA/MHz
    • 停止模式(STOP):4MHz时239µA
    • 待机模式(STANDBY):32kHz时1.5µA,具备RTC和完整SRAM及状态保留功能
    • 关机模式(SHUTDOWN):75nA,具备IO唤醒能力
  • 智能数字外设:
    • 3通道DMA控制器
    • 3通道事件结构信号系统
    • 总共支持14个PWM通道,由以下提供:
      • 一个16位高级定时器,支持死区时间和互补输出,最多8个PWM通道
      • 两个16位通用定时器,支持待机模式下的低功耗运行
      • 一个16位通用定时器,支持QEI
    • 一个窗口看门狗定时器(WWDT)
    • 一个独立看门狗定时器(IWDT)
    • 带闹钟和日历模式的RTC
  • 增强的通信接口:
    • 两个UART接口,支持待机模式下的低功耗运行
      • 一个支持LIN、IrDA、DALI、智能卡、曼彻斯特协议
    • 一个I2C接口,支持高达FM +(1Mbit/s)、SMBus/PMBus,并可从停止模式唤醒
    • 一个SPI接口,支持高达16Mbit/s
  • 时钟系统:
    • 内部4至32MHz振荡器(SYSOSC),精度高达±1.2%
    • 内部32kHz低频振荡器(LFOSC),精度±3%
    • 外部32kHz晶体振荡器(LFXT)
  • 数据完整性和加密:
    • AES - 128/256加速器,支持GCM/GMAC、CCM/CBC - MAC、CBC、CTR
    • 最多存储两个AES密钥的安全密钥存储
    • 用于保护代码和数据的灵活防火墙
    • 真随机数生成器(TRNG)
    • 循环冗余校验器(CRC - 16、CRC - 32)
  • 灵活的I/O特性:
    • 最多44个GPIO
    • 两个5V耐压开漏IO
    • 七个20mA驱动能力的高驱动IO
    • 一个高速IO
  • 开发支持:
    • 2引脚串行线调试(SWD)
  • 封装选项:
    • 48引脚LQFP(PT)(0.5mm间距)
    • 48引脚VQFN(RGZ)(0.5mm间距)
    • 32引脚VQFN(RHB)(0.5mm间距)
    • 24引脚VQFN(RGE)(0.5mm间距)
  • 家族成员(另见设备比较):
    • MSPM0L1116:64KB闪存,16KB RAM
    • MSPM0L1117:128KB闪存,16KB RAM
  • 开发套件和软件(另见工具和软件):
    • LP - MSPM0L1117 LaunchPad开发套件
    • MSP软件开发套件(SDK)

应用领域

  • 电池充电和管理
  • 电源和功率传输
  • 个人电子设备
  • 建筑安全和消防安全
  • 连接外设和打印机
  • 能源基础设施 - 智能计量
  • 智能计量
  • 通信模块
  • 医疗保健
  • 照明
