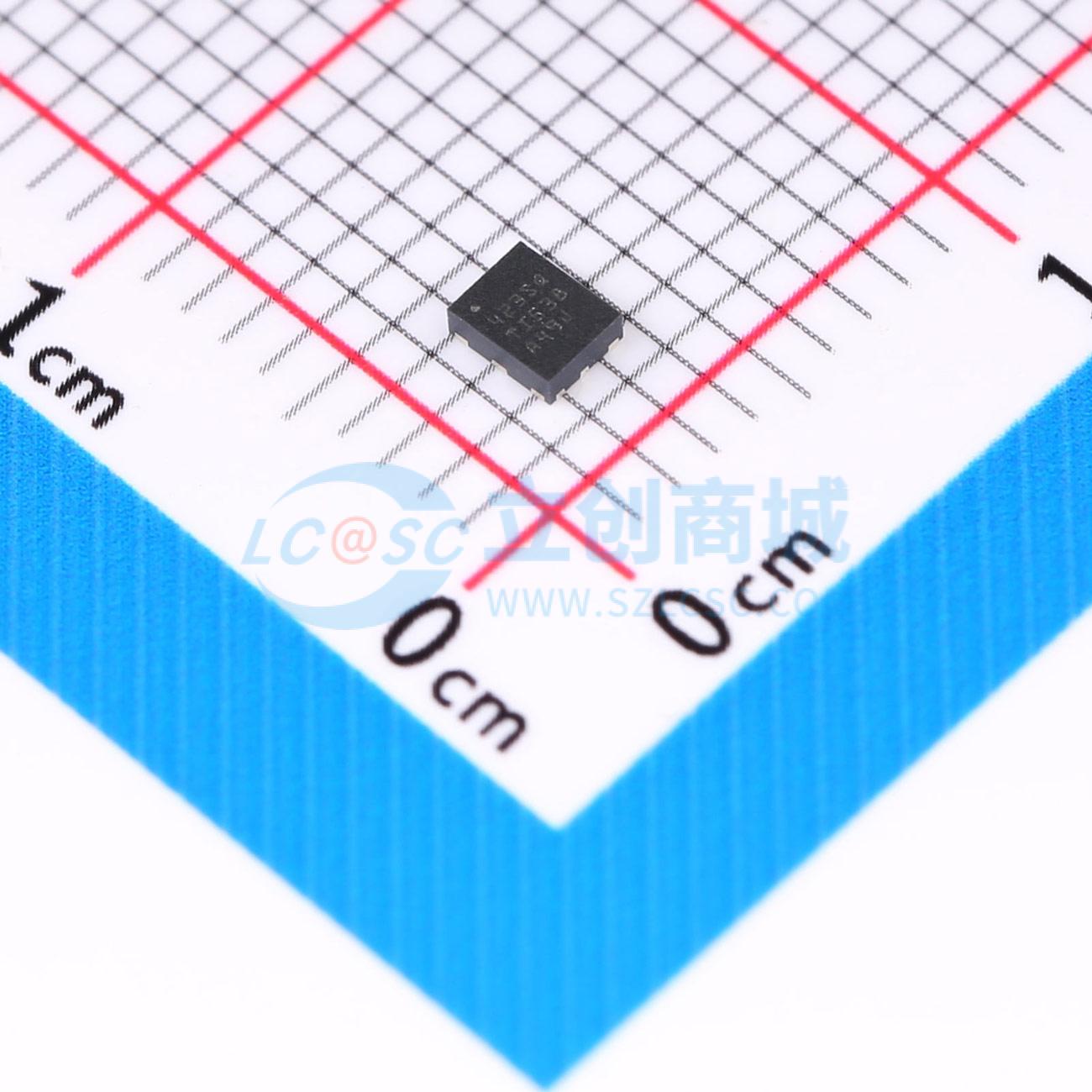

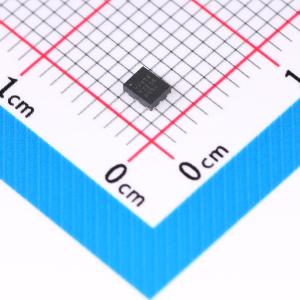

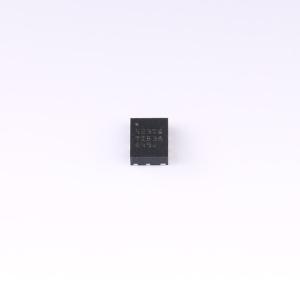

LMR604203SRAKRQ1

降压型 2A 3V~36V

描述: 是专为汽车级应用设计的3V至36V（42V瞬态电压）、2A同步降压转换器。提供具有展频功能的型号，采用超紧凑的2.5mm×2mm HotRod QFN-9封装，具有可润湿侧翼，可降低电感并实现低电磁干扰(EMI)性能，有助于汽车级和其他噪声敏感设计的认证。通过在输出电压节点、反馈和接地端之间包含一个电阻分压器，所有器件型号都能够提供范围为1V至20V的输出电压。通过将输出电压节点直接连接到反馈引脚，每个器件型号还能够提供固定输出电压
品牌名称: TI(德州仪器)
商品型号: LMR604203SRAKRQ1
商品编号: C49292344
商品封装: WQFN-HR-9(2x2.5)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR60420-Q1 是一款 3V 至 36V（可承受 42V 瞬态电压）的汽车同步降压转换器，最大输出电流为 2A，采用零 EMI 与噪声 (ZEN) 1 开关技术。LMR60420-Q1采用超紧凑的 2.5mm × 2mm HotRod™ QFN-9 封装，具有可润湿的侧翼，有助于最大限度地减少电感并实现低 EMI 性能，以促进汽车和其他噪声敏感设计的认证。在可调输出配置中，所有器件型号均能提供 1V 至 20V的输出电压。通过将输出电压节点直接连接到反馈引脚，每个型号还能够提供固定输出电压。器件比较表提供了有关固定输出电压选项的详细信息。电流模式控制架构，搭配 30ns 最短导通时间，可在高频下实现高转换比，提供快速瞬态响应以及出色的负载和线路调整。开漏电源正常输出有助于满足电源时序控制要求。LMR60420-Q1 的 MODE/SYNC 引脚允许用户在强制脉宽调制 (FPWM)、自动模式或外部同步运行模式之间进行选择。LMR60420-Q1 旨在提供较低的输出电容，从而实现紧凑的 PCB 布局并节省系统成本。LMR60420-Q1 属于电流范围为 0.6A 至 6A 的引脚兼容型器件系列。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1:-40℃ 至 125℃ 环境工作温度范围
功能安全型
可提供用于功能安全系统设计的文档
宽工作输入电压范围:3V 至 36V（最大值为 42V）
在固定 3.3V/ADJ 和 5V/ADJ 中提供可编程输出电压选项
可调节输出电压范围:1V 至 20V
超低静态电流
关断电流:0.7μA
空载待机电流:5μA
优化控制环路的低输出电容
ZEN 1 开关技术
有助于符合 CISPR 25 5 类标准
低电感 HotRod™ QFN 封装
提供高级展频选项
开关频率范围为 200kHz 至 2.2MHz
最短导通时间较短 tON（典型值为 30ns）
支持 FPWM、PFM 或外部频率同步
设计用于可扩展电源
用于电源时序控制的电源正常输出

应用领域

汽车摄像头应用
汽车驾驶辅助系统
汽车车身应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~20V
	输出电流	2A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)
