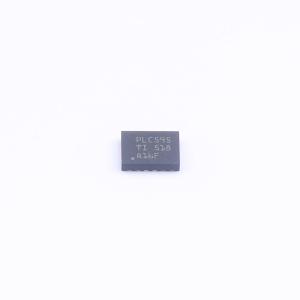

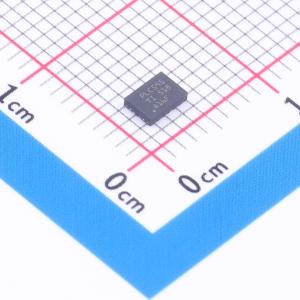

PSN74LVC595ABQBR

8位移位寄存器，带三态输出寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: PSN74LVC595ABQBR
商品编号: C49292345
商品封装: WQFN-16(2.5x3.5)
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

SN74LVC595A器件包含一个8位串行输入、并行输出移位寄存器，该移位寄存器为一个8位D型存储寄存器提供输入。存储寄存器具有并行三态输出。移位寄存器和存储寄存器都提供独立时钟。移位寄存器具有直接覆位清除（SRCLR）输入、串行（SER）输入和用于级联的串行输出。当输出使能（OE）输入为高电平时，除QH′外的所有输出都处于高阻态。

商品特性

工作范围为 1.1V 至 3.6V
耐过压输入可支持最高 5.5V，与VCC无关
支持部分掉电，带有反向驱动保护（Ioff）
高推挽输出驱动强度
闩锁性能超过 250mA，符合JESD78

应用领域

网络交换机
电力基础设施
LED 显示屏
服务器

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	1.1V~3.6V
	时钟频率(fc)	115MHz
	元件数	1
	输出类型	三态
	系列	74LVC

	属性	参数值
	传播延迟(tpd)	3.4ns@3.3V,50pF
	输出电流	50mA
	分辨率(位)	8
	输入类型	标准CMOS
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	工作温度	-40℃~+125℃
