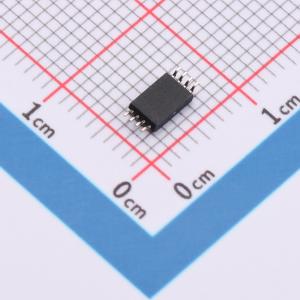

温馨提醒：图片仅供参考，商品以实物为准

LMK1C1104APWR

高性能、低偏斜、通用LVCMOS时钟缓冲器，提供三种扇出选项，引脚兼容，具备同步输出使能和失效防护输入

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LMK1C1104APWR
商品编号: C49292346
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.76克(g)

商品参数

商品概述

LMK1C110x是一款模块化、高性能、低偏斜、通用时钟缓冲器系列器件。整个系列采用模块化方法设计，提供1:2、1:3、1:4三个不同的扇出选项。该系列所有器件均互相引脚兼容，并向后兼容CDCLVC110x系列，便于操作。所有器件均具有相同的高性能特性，如低附加抖动、低偏斜和宽工作温度范围。LMK1C110x具有同步输出使能控制端(1G)，可在1G处于低电平时将输出切换为低电平状态。这些器件具有失效防护输入，可防止在没有输入信号的情况下输出发生振荡并允许在提供VDD之前输入信号。LMK1C110x系列可在1.8V、2.5V和3.3V电压下工作，其特点是可在–40°C至125°C的范围内运行。

商品特性

高性能1:2、1:3或1:4 LVCMOS时钟缓冲器
输出偏斜极低，< 50ps
附加抖动极低，最大值 < 50fs
- VDD = 3.3V时，典型值为7.5fs
- VDD = 2.5V时，典型值为10fs
- -ΔVDD = 1.8V时，典型值为19.2fs
传播延迟极低，< 3ns
同步输出使能
电源电压：3.3V、2.5V或1.8V
- 在所有的电源电压下3.3V的容差输入
- 失效防护输入
fmax = 250MHz (3.3V)
fmax = 200MHz（2.5V和1.8V）
工作温度范围：–40°C ~ 125°C
采用8引脚TSSOP封装
采用8引脚WSON封装

应用领域

工厂自动化与控制
电信设备
数据中心和企业计算
电网基础设施
电机驱动器
医疗成像

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	200MHz；250MHz
	输入通道数	-
	输出通道数	4

	属性	参数值
	工作电压	-
	输出偏斜	-
	工作温度	-40℃~+125℃
