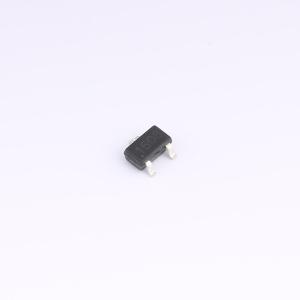

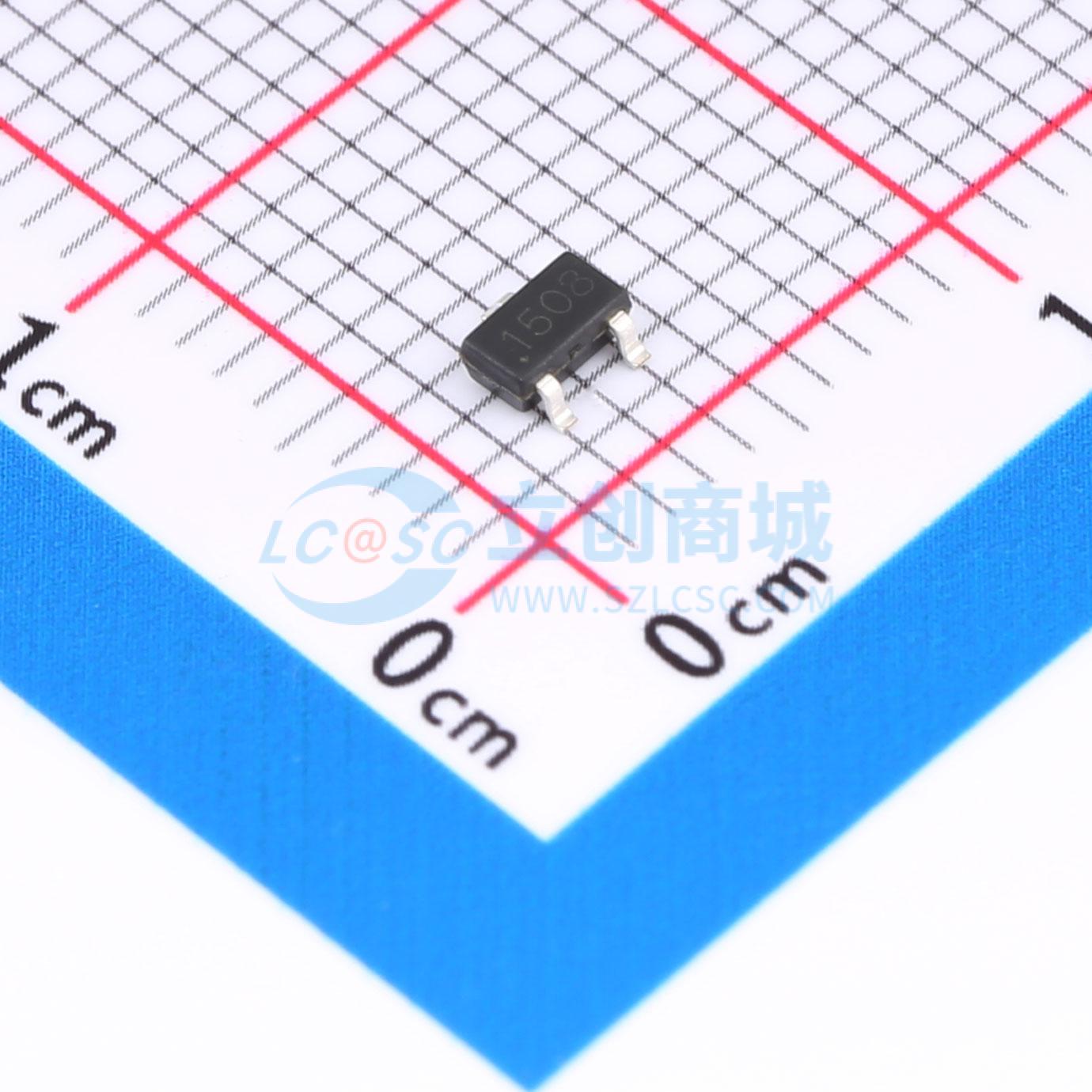

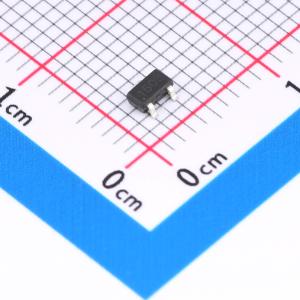

CJK1508
1个N沟道 耐压:15V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高密单元设计，极低的导通电阻。 出色的导通电阻和最大直流电流能力。 静电放电保护栅极。应用：负载/电源开关。 接口开关
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJK1508
- 商品编号
- C504106
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 15V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 11.3mΩ@2.5V,3A | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 500mV | |
| 栅极电荷量(Qg) | 17.9nC | |
| 输入电容(Ciss) | 1.8nF | |
| 反向传输电容(Crss) | 200pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 采用高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流承载能力
- 栅极具备ESD保护
应用领域
- 负载/电源开关
- 接口开关
