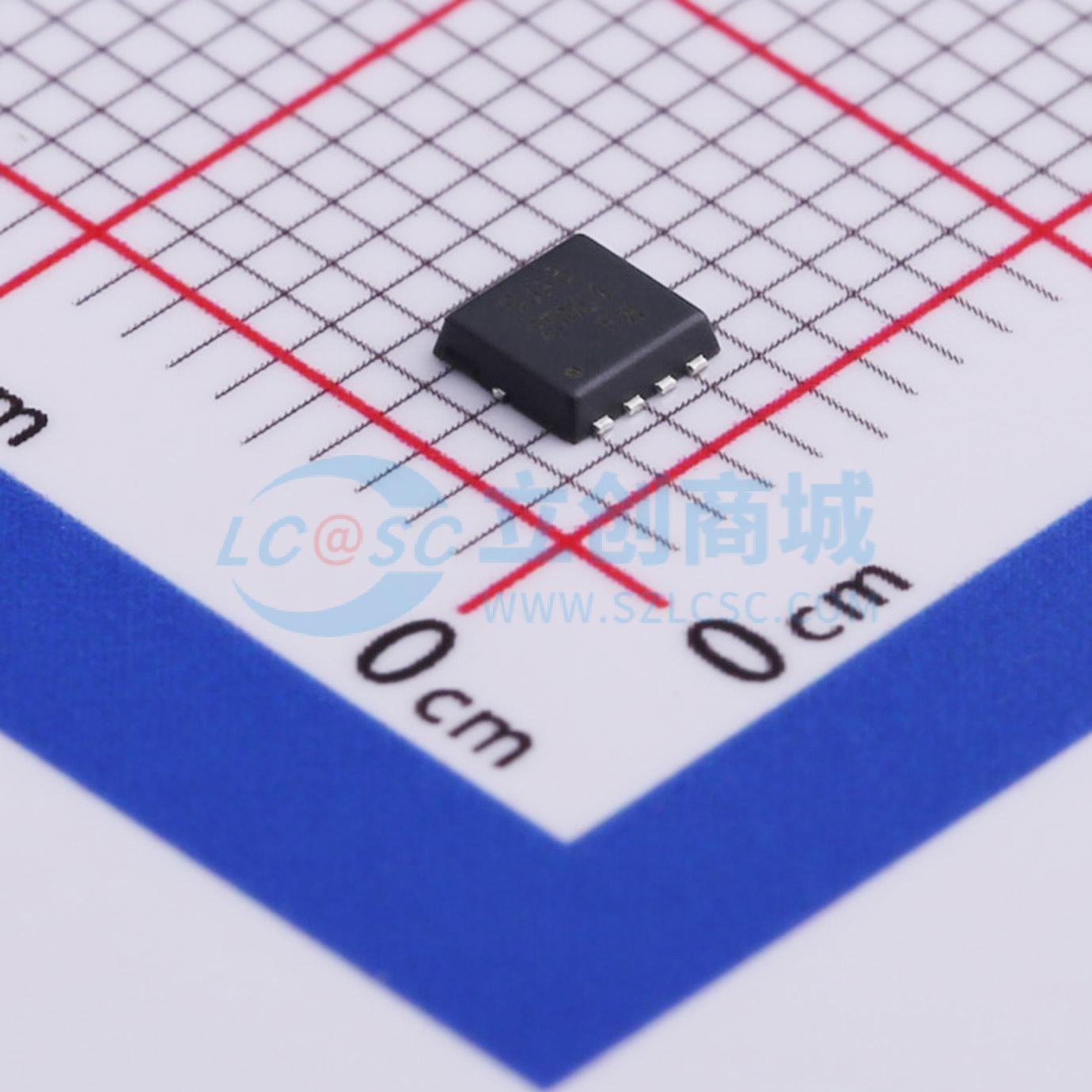

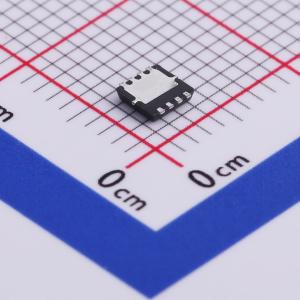

CJAB25N04
1个N沟道 耐压:40V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CJAB25N04采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAB25N04
- 商品编号
- C504066
- 商品封装
- PDFNWB3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 16mΩ@4.5V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 1.98nF | |
| 反向传输电容(Crss) | 125pF | |
| 工作温度 | - |
商品特性
- 高功率和电流处理能力
- 负载开关
- 高密度单元设计,实现超低 \mathsfRDS(ON)
- 符合无铅产品要求
- 高 EAS 下具有良好的稳定性和一致性
- 出色的封装,散热性能良好
应用领域
- 开关电源和通用应用
- 硬开关和高频电路
- 不间断电源
- 电源管理
