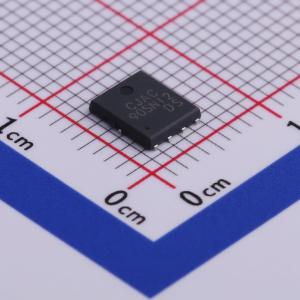

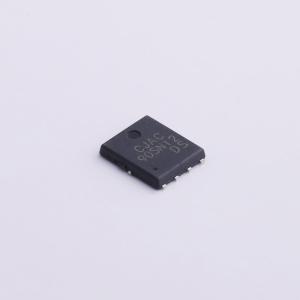

CJAC90SN12
1个N沟道 耐压:120V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CJAC90SN12采用屏蔽栅沟槽技术和设计，在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC90SN12
- 商品编号
- C504097
- 商品封装
- PDFNWB5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 5.4mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 45.2nC | |
| 输入电容(Ciss) | 3.67nF | |
| 反向传输电容(Crss) | 7.6pF |
商品概述
CJAC90SN12采用屏蔽栅沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
-高功率和电流处理能力-负载开关-高密度单元设计,实现超低RDS(ON)-符合无铅产品要求-高EAS下具有良好的稳定性和一致性-出色的封装,散热性能良好
应用领域
-开关电源和通用应用-硬开关和高频电路-不间断电源-电源管理
