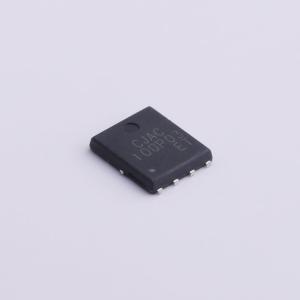

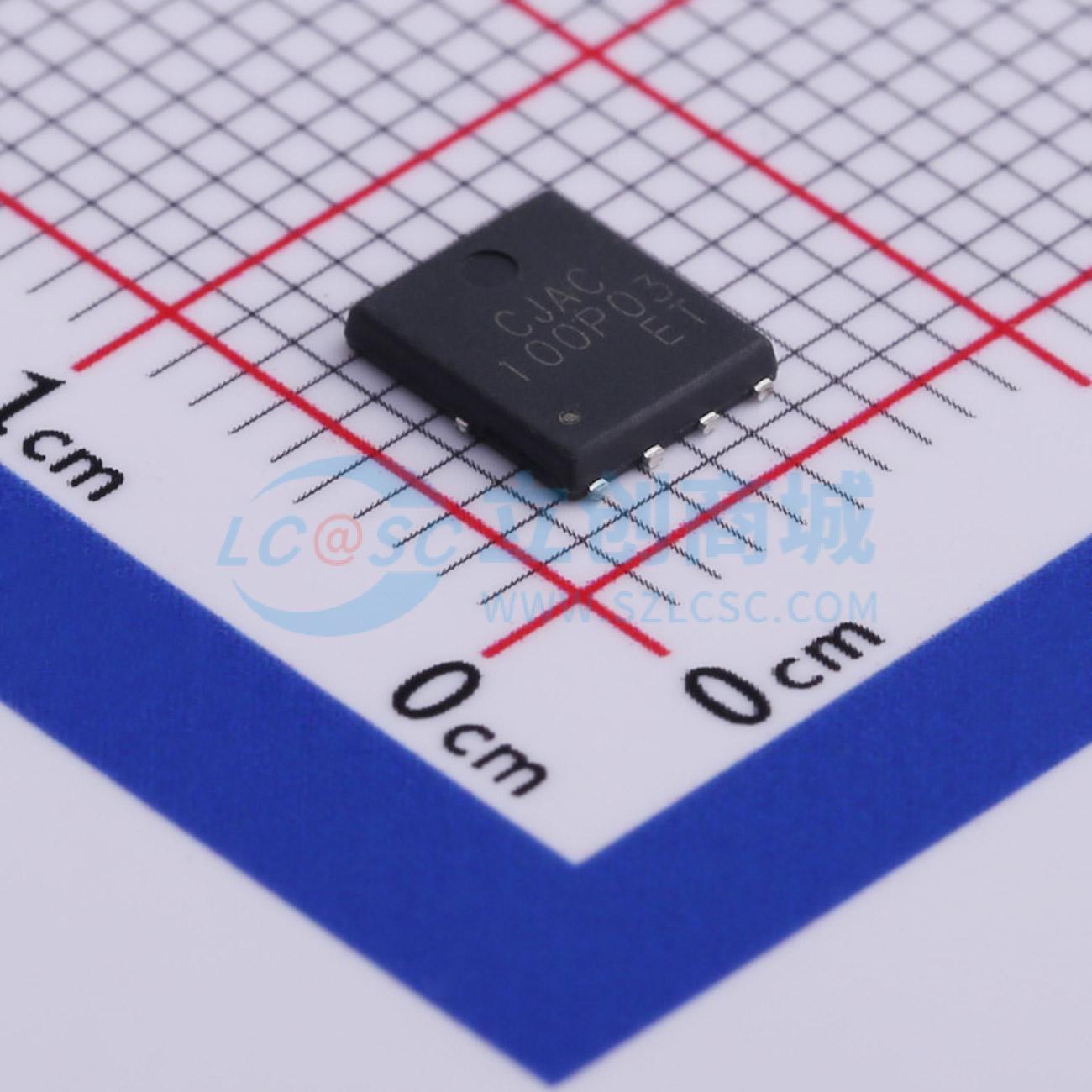

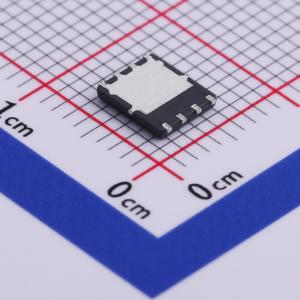

温馨提醒：图片仅供参考，商品以实物为准
CJAC100P03
1个P沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJAC100P03采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC100P03
- 商品编号
- C504076
- 商品封装
- PDFNWB5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 2.3mΩ@10V | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 210nC@10V | |
| 输入电容(Ciss) | 12nF@25V | |
| 反向传输电容(Crss) | 750pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CJAC100P03采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- 电池开关
- 负载开关
- 高密度单元设计，实现超低RDS(ON)
- 雪崩电压和电流特性完全表征
- 高EAS下稳定性和一致性良好
- 出色的封装，散热性能佳
- 采用特殊工艺技术，具备高ESD能力
应用领域
- 开关电源和通用应用
- 硬开关和高频电路
- 不间断电源
