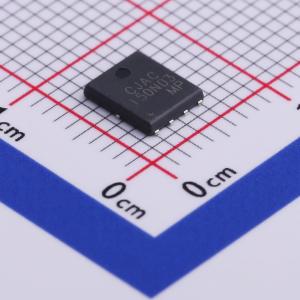

CJAC150N03实物图
  • CJAC150N03商品缩略图
  • CJAC150N03商品缩略图
  • CJAC150N03商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CJAC150N03

1个N沟道 耐压:30V 电流:150A

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
CJAC150N03
商品编号
C504084
商品封装
PDFNWB-8L-EP(5x6)​
包装方式
编带
商品毛重
0.117克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)150A
导通电阻(RDS(on))2.1mΩ@4.5V
耗散功率(Pd)130W
属性参数值
阈值电压(Vgs(th))1.2V
栅极电荷量(Qg)60nC@4.5V
输入电容(Ciss)5.4nF@15V
反向传输电容(Crss)600pF
工作温度-55℃~+150℃

商品概述

该系列器件采用了超级沟槽 II 技术,此技术经过独特优化,可提供高效的高频开关性能。由于漏源导通电阻 (RDS(ON)) 和栅极电荷 (Qg) 极低,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。

商品特性

  • 漏源电压 (VDS) = 85V,漏极电流 (ID) = 160A
  • 栅源电压 (VGS) = 10V 时,漏源导通电阻 (RDS(ON)) = 3.10 mΩ(TO - 220 封装,典型值)
  • 栅源电压 (VGS) = 10V 时,漏源导通电阻 (RDS(ON)) = 2.95 mΩ(TO - 263 封装,典型值)
  • 出色的栅极电荷 × 漏源导通电阻 (RDS(on)) 乘积(品质因数 FOM)
  • 极低的导通电阻 (RDS(on))
  • 工作温度可达 175°C
  • 无铅引脚镀层
  • 100% 经过单脉冲雪崩耐量 (UIS) 测试!
  • 100% 经过 ΔVds 测试!

应用领域

  • DC/DC 转换器
  • 非常适合高频开关和同步整流应用

数据手册PDF
