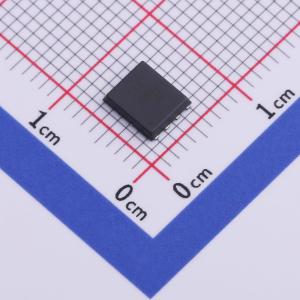

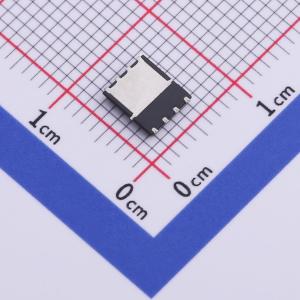

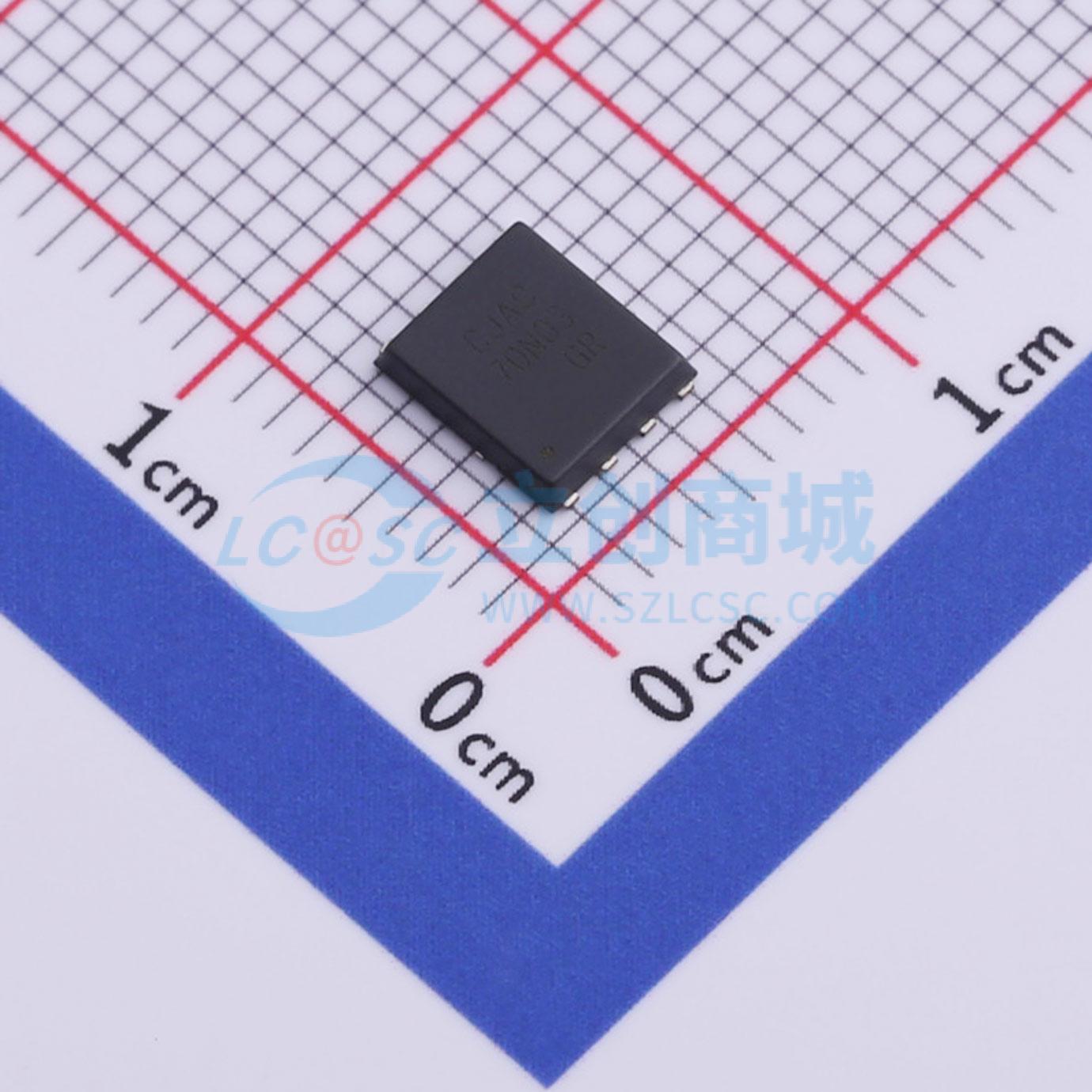

温馨提醒：图片仅供参考，商品以实物为准
CJAC70N03
1个N沟道 耐压:30V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC70N03
- 商品编号
- C504094
- 商品封装
- PDFNWB-8L-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 4.3mΩ@10V,20A | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 3.96nF@15V | |
| 反向传输电容(Crss) | 480pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CJAC70N03采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用。
商品特性
- 电池开关
- 负载开关
- 高密度单元设计，实现超低RDS(ON)
- 雪崩电压和电流特性完全表征
- 高EAS下具有良好的稳定性和一致性
- 出色的封装以实现良好的散热
- 采用特殊工艺技术，具备高ESD能力
应用领域
- 开关电源和通用应用
- 硬开关和高频电路
- 不间断电源
