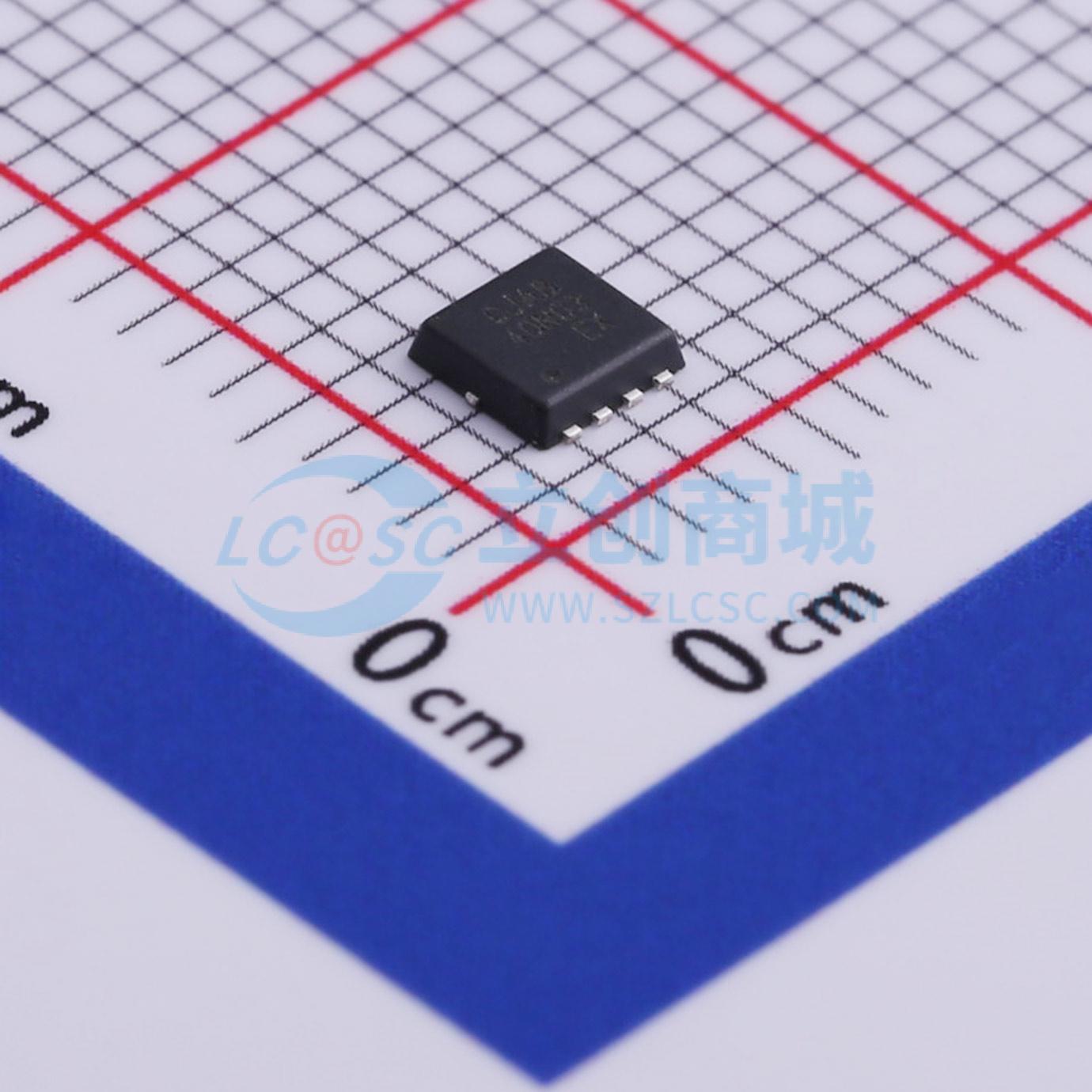

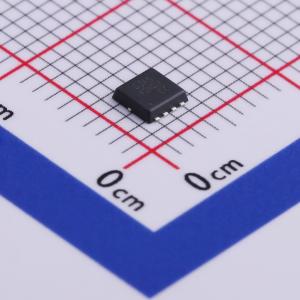

CJAB40N03
1个N沟道 耐压:30V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CJAB40N03采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAB40N03
- 商品编号
- C504072
- 商品封装
- PDFNWB3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 10.5mΩ@4.5V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 155pF | |
| 工作温度 | -40℃~+150℃ |
商品概述
CJAB40N03采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品特性
- 电池开关
- 负载开关
- 高密度单元设计,实现超低导通电阻RDS(ON)
- 具备完整的雪崩电压和电流特性
- 高单脉冲雪崩能量(EAS),稳定性和一致性良好
- 采用散热性能良好的封装
- 采用特殊工艺技术,具备高静电放电(ESD)能力
应用领域
- 开关电源及通用应用
- 硬开关和高频电路
- 不间断电源
