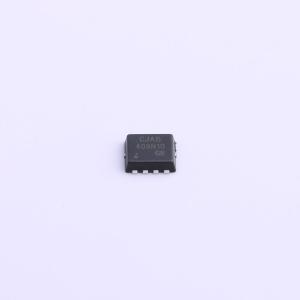

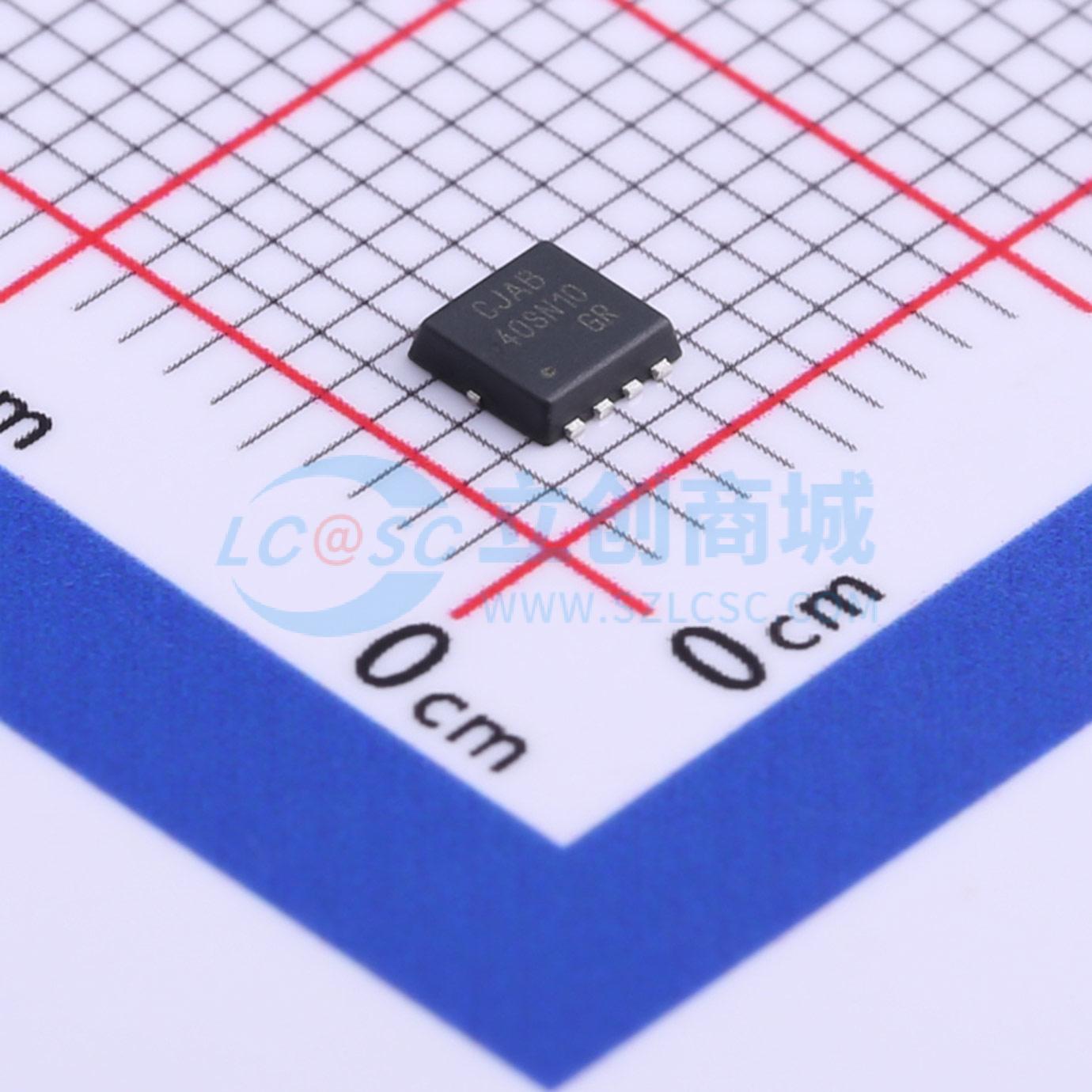

CJAB40SN10实物图
  • CJAB40SN10商品缩略图
  • CJAB40SN10商品缩略图
  • CJAB40SN10商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CJAB40SN10

1个N沟道 耐压:100V 电流:40A

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
CJAB40SN10
商品编号
C504073
商品封装
PDFNWB-8-EP(3.3x3.3)​
包装方式
编带
商品毛重
0.055克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)40A
导通电阻(RDS(on))11mΩ@4.5V,9A
耗散功率(Pd)1.5W
属性参数值
阈值电压(Vgs(th))1.4V
栅极电荷量(Qg)-
输入电容(Ciss)2.92nF@50V
反向传输电容(Crss)11pF@50V
工作温度-

商品概述

该系列器件采用了超级沟槽 II 技术,此技术经过独特优化,可提供高效的高频开关性能。由于极低的漏源导通电阻和栅极电荷组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。

商品特性

  • 漏源电压 = 100V,漏极电流 = 135A
  • 漏源导通电阻 = 3.65 mΩ,典型值(TO - 220)@ 栅源电压 = 10 V
  • 漏源导通电阻 = 3.5 mΩ,典型值(TO - 263)@ 栅源电压 = 10 V
  • 出色的栅极电荷 × 漏源导通电阻乘积(品质因数 FOM)
  • 极低的漏源导通电阻
  • 工作温度 175°C
  • 无铅引脚镀层
  • 100% 进行了单脉冲雪崩耐量(UIS)测试!
  • 100% 进行了 ΔVds 测试!

应用领域

  • DC/DC 转换器
  • 适用于高频开关和同步整流
