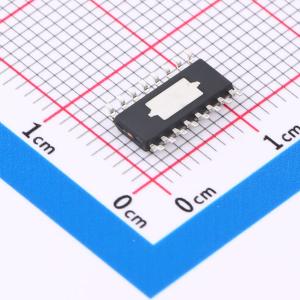

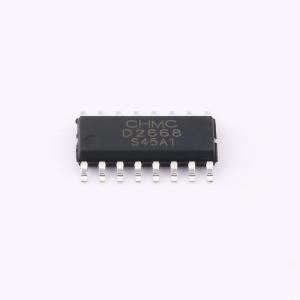

温馨提醒：图片仅供参考，商品以实物为准
D2668
带直流音量控制的立体声2.6W音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D2668是一款单片集成电路，能够实现精确的直流音量控制，并提供立体声桥接音频功率放大器，其内部增益设置的优势在于减少了组件数量和PCB面积。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2668
- 商品编号
- C49196392
- 商品封装
- ESOP-16
- 包装方式
- 管装
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 2.6Wx2@4Ω；1.8Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.07% | |
| 静态电流(Iq) | 9mA | |
| 信噪比 | 95dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | - | |
| 输入通道数 | 2个单端输入 | |
| 功能特性 | 模拟电压增益；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
D2668 是一款单片集成电路，提供精确的直流音量控制和立体声桥接音频功率放大器，能够在 4Ω 负载上输出 2.6W（THD+N < 10%）或 1.8W（THD+N < 1.0%）。其音量控制的衰减器范围从 20dB（DC_Vol=0V）到 -80dB（DC_Vol=3.54V），共 32 级。内部增益设定的优势在于可以减少外部元件数量和 PCB 面积。D2668 集成了防爆破音电路和热关断保护电路，可降低上电或关机模式操作时的爆破声和咔嗒声。它还能改善关机时的爆破噪声，并保护芯片免受过温和短路电流故障的损坏。为了简化音频系统设计，D2668 将用于扬声器驱动的立体声桥接负载模式和用于耳机驱动的立体声单端模式集成在单颗芯片中，两种模式可通过 SE/BTL 输入控制引脚信号轻松切换。D2668 采用 ESOP16 封装。
商品特性
- 低工作电流，典型值为 9mA
- 改进的防爆破音电路，消除输出端的开启和关闭瞬态
- 高电源抑制比
- 可通过带滞回的直流电压进行 32 级音量调节
- 在 5V 电源、BTL 模式下，每通道可向 4Ω 负载提供 2.6W 输出功率
- 允许两种输出模式，通过 SE/BTL 引脚选择 BTL 和 SE 模式
- 关断模式下电流消耗低
- 短路保护
- 集成热关断保护和过流保护电路
- 最大输出摆幅钳位功能
- 提供符合 RoHS 标准的无铅封装
