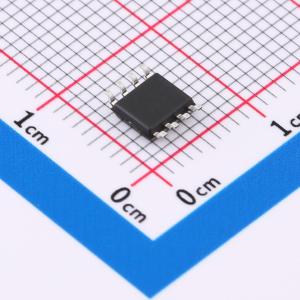

温馨提醒：图片仅供参考，商品以实物为准
D1531F
快速充电接口控制器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D1531是一款基于Quick Charge 2.0（QC 2.0）快速充电协议的接口控 制器IC，可自动识别充电设备类型，并通过充电协议与设备握手，使之获 得设备允许的安全最大功率，在保护充电设备的前提下节省充电时间。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D1531F
- 商品编号
- C49196398
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 | |
| 类型 | 供电控制器 | |
| 协议 | QC 2.0；BC 1.2 | |
| 通道数 | - | |
| 输出功率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 5V；12V；9V；20V | |
| 工作电压 | 4V~5.5V | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 自动协议检测；短路保护 |
商品概述
D1531是一款基于Quick Charge 2.0（QC 2.0）快速充电协议的接口控制器IC，可自动识别充电设备类型，并通过充电协议与设备握手，使之获得设备允许的安全最大功率，在保护充电设备的前提下节省充电时间。该器件支持Quick Charge 2.0快速充电功能及BC1.2协议，适用于移动电源、便携式充电器、车载充电器等应用。D1531提供SOP8、SOT23-6、DFN8封装形式。
商品特性
- 完全兼容QC 2.0快速充电协议规范
- A类：5V、9V及12V输出电压
- B类：5V、9V、12V及20V输出电压
- 可选12V或20V输出限制
- 兼容USB充电规范BC1.2
- 支持USB充电规范DCP模式
- 默认5V模式工作
- 待机功耗低，5V输出电压时低于350 μW
- 可靠的保护功能
- 引脚间短路保护
- 引脚开路保护及电路故障保护
应用领域
- 移动电源
- 便携式充电器
- 车载充电器
