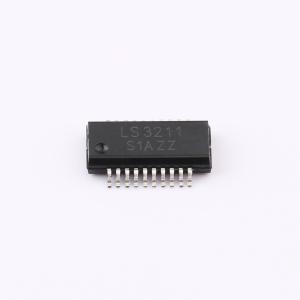

LS3211
FET偏置控制器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LS3211 是一块用于卫星接收 LNBs 的专用电路，具有极化电压检测切换、22KHz 脉冲检测切换和提供高放、本振级 GaAs 或 HEMT FET 晶体管工作点偏置等功能。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- LS3211
- 商品编号
- C49196399
- 商品封装
- SSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.27克(g)
商品参数
参数完善中
商品概述
LS3211 是一款专用于卫星接收低噪声下变频器的集成电路，具备极化电压检测与切换、22kHz 脉冲检测与切换功能，并能提供高放级和本振级砷化镓或高电子迁移率晶体管场效应管的工作点偏置。其内部的 22kHz 检测与切换控制电路由有源滤波器、检波器、比较器及驱动输出级构成。该器件广泛应用于卫星接收器、专用移动无线收音设备及小型电话机中，用于偏置控制。LS3211 采用 SSOP20 封装形式。
商品特性
- 提供砷化镓及高电子迁移率晶体管场效应管的工作偏置功能
- 可驱动三个场效应管晶体管
- 具备动态场效应管保护功能
- 可通过外围电阻改变漏极电流大小
- 负电压发生器仅需两个外部电容
- 支持漏极电压选择
- 工作电源电压范围宽
- 支持低噪声下变频器极性切换
- 支持栅极零电压操作
- 具备 22kHz 脉冲检测功能
- 符合卫星控制特性
应用领域
- 卫星接收低噪声下变频器
- 专用移动无线收音设备
- 小型电话机
