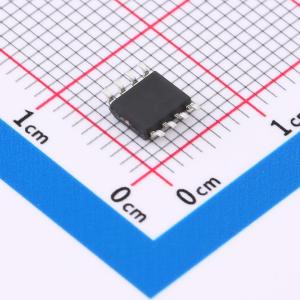

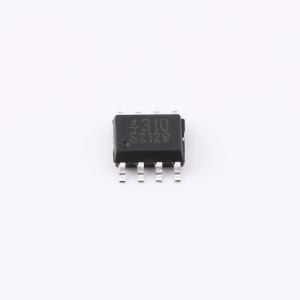

温馨提醒：图片仅供参考，商品以实物为准
D4310F
双运算放大器和电压基准源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D4310是一个单片集成电路，包括一个独立的运放和另一个运放，其非反相输入端连接到2.5V固定电压参考。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D4310F
- 商品编号
- C49196402
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | 1.5V~16V；-16V~-1.5V | |
| 功能特性 | - |
商品概述
D4310 是一款单片集成电路，包含一个独立的运算放大器以及另一个非反相输入端连接至 2.5V 固定电压基准的运算放大器。该器件可在许多应用中节省空间和成本，例如电源管理或数据采集系统。D4310 提供 DIP8 和 SOP8 封装。
商品特性
- 低输入失调电压：典型值 0.5mV
- 低电源电流：每个运放 350μA（@ Vcc = 5V）
- 中等带宽（单位增益）：0.9MHz
- 宽输出电压摆幅：0V 至 (Vcc - 1.5V)
- 输入共模电压范围包含地电位
- 宽电源电压范围：3V 至 32V 或 ±1.5V 至 ±16V
- 固定输出电压基准 2.5V
- 电压精度 0.4% 和 1%
- 灌电流能力：1mA 至 100mA
- 典型输出阻抗：0.2Ω
